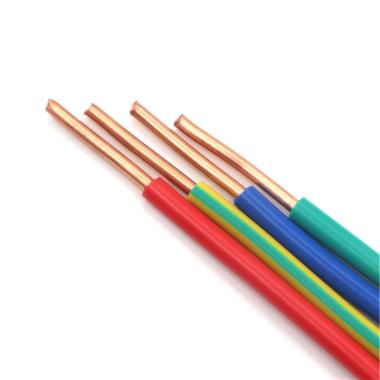

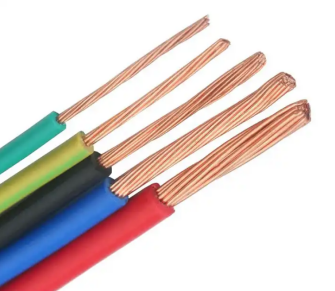

من قضيب نحاسي مقاس 8 مم إلى كابل أحادي النواة مربع مقاس 1.5-2.5
تم تقديم هذه الخطة لأحد عملائنا من غانا:
بدءًا من توقيع العقد مع عميلنا،
استكمال إنتاج الماكينة وقبول العملاء،
ترتيب نقل الحاويات،
ترتيب المهندسين لتصحيح الأخطاء
وبعد حوالي 6 أشهر، بدأ عميلنا إنتاجه الطبيعي.

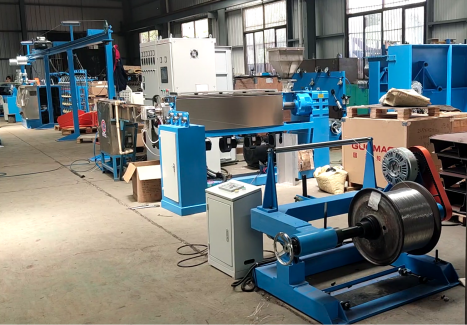

ويبلغ إجمالي خطوط الإنتاج سبعة كما هو موضح في الشكل التالي:
1. آلة تفكيك قضبان النحاس جيه سي جيه اكس-LHD450/9
2. جيه سي جيه اكس-17 دي اتش تي بي
3. آلة التجميع الأوتوماتيكية ذات الالتواء المزدوج JCJX-650P
4. جيه سي جيه اكس-500/1 6 آلة تجديل أنبوبية
5. آلة البثق جيه سي جيه اكس-70 35
6. ماكينة لف JCJX-630
7. ماكينة لف JCJX-1250

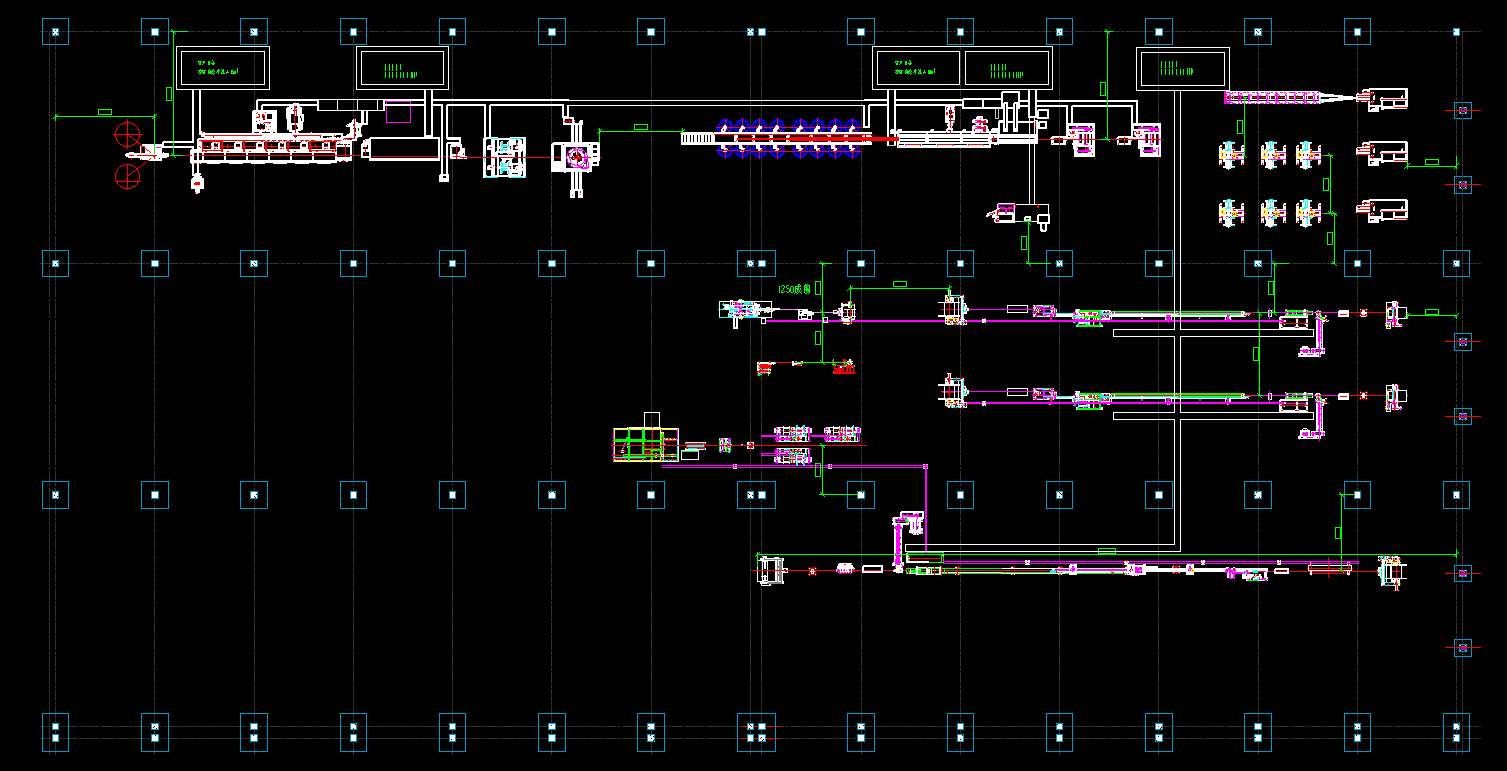

رسومات تخطيط مصنع العملاء
JCJX-LHD450/9
آلة تفكيك قضبان النحاس LHT450 هي جهاز سحب يسحب أسلاكًا نحاسية يبلغ قطرها من 8 مم إلى 1.2 مم إلى 4.0 مم. يحتوي على هيكل علبة تروس مصنوع من الحديد الزهر، ويعمل بضوضاء منخفضة، ومغطى بكربيد التنغستن على السطح.
الحد الأقصى لقطر المدخل: Φ 8 مم
قطر الخرج: Φ 1.2 مم ~ Φ 4.0 مم، Φ 1.5 مم ~ Φ 4.0 مم، Φ 2.1 مم ~ Φ 4.0 مم.
| نوع الآلة | ال اتش تي 450/13 | ال اتش تي 450/11 | ال اتش تي 450/9 |
| الحد الأقصى لقطر المدخل (مم) | φ8 | φ8 | φ8 |
| قطر المخرج (مم) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| ماكس دي رقم | 13 | 11 | 9 |
| الحد الأقصى لسرعة الخط (م/ث） | 25 | 22 | 20 |
| هيكل الجسم | قالب مكوي | ||
| نوع الإرسال | بواسطة معدات الطحن عالية الدقة | ||
| ضبط سرعة الكابستان القطر (مم) | ضبط سرعة الكابستان القطر (مم) | ||
| رسم الكابستان | φ450 | ||
| قوة المحرك الرئيسي (كيلوواط) | مطلية بالتنغستن | ||
| إصلاح سرعة محرك الكابستان (كيلوواط) | 280 | ||
| نوع التشحيم | 75 | ||
| نوع التشحيم | غمر | ||
| المعدات الاختيارية | 1. جهاز التلدين المستمر 450T 2. إزالة مزدوجة 3. ملفوف 4، WS-1000 استيعاب | ||

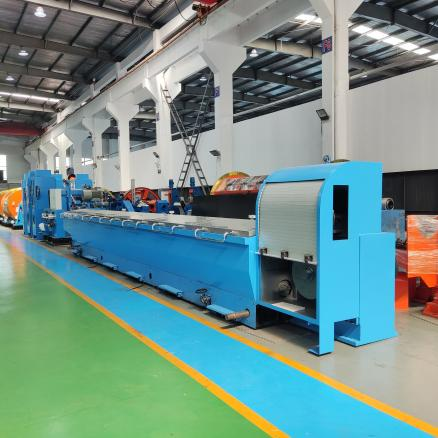

جيه سي جيه اكس-17 دي اتش تي بي
تتراوح سرعة السحب بين آلات سحب الأسلاك عالية السرعة ومنخفضة السرعة. تم تجهيزه بجهاز التلدين المستمر، والذي يمكنه إجراء المعالجة الحرارية عبر الإنترنت على السلك أثناء عملية السحب لإزالة التصلب الناتج عن العمل واستعادة مرونة المعدن.
1. نظام التحكم التلقائي في التوتر العاكس المزدوج.
2. توحيد الإطار الرئيسي المصنوع من الحديد الزهر 250، آلات دقيقة، بدون صدمات.
3. كابستان معالج بالتنغستن المقاوم للتآكل.
4. مناسب لجهاز التلدين المستمر، وآلة الالتقاط مع أو بدون عمود، وآلة اللف.
| نوع الآلة | 280/13DH | 300/9 د | 250/17DH | 260/17د |
| ماكس. قطر المدخل (مم) | Φ3.5 | |||
| قطر المخرج (مم) | Φ0.65-2.80 | Φ1.2-2.8 | Φ0.4-1.6 | Φ0.4-1.2 |
| ماكس. مت لا. | 13 | 9 | 17 | 17 |
| ماكس. سرعة الخط (م/دقيقة) | 2000 | 1200 | 1800 | 1200 |
| هيكل الجسم | مصبوب مكوي |
|
|
|
| نسبة انزلاق الماكينة | 20% | 18% | 20% | 18% |
| نوع الإرسال | 280 | 300 | 250 | 260 |
| سرعة ثابتة قطر كابستان. (مم) | بواسطة معدات الطحن عالية الدقة | حسب السلسلة | ||
| قوة محرك السحب (كيلوواط) | 11(15) | 11 | ||
| نوع التشحيم | الانغماس الكامل | نوع الرش | ||
| حجم بكرة الالتقاط (مم) | Φ500/Φ630 (القطر Φ127 مم) أو تم تغييره حسب المتطلبات | |||
| المعدات الاختيارية | 1. جهاز التلدين المستمر 2. ملفوف | |||
| جهاز التلدين المستمر عبر الإنترنت | |||
| نوع | 350 طن | 250 طن/ب | 250 طن/أ |
| هيكل الآلة | أفقي | رأسية | رأسية |
| قطر عجلة التلدين (مم) | Φ350 | Φ250 | Φ250 |
| قطر سلك التلدين (مم) | Φ0.8-Φ2.8 | Φ0.6-Φ2.2 | Φ0.4-Φ1.6 |
| نوع الحماية من التلدين | البخار أو النيتروجين | ||
| جهد التلدين | 0-65 فولت (تيار مستمر) | 0-60 فولت (تيار مستمر) | |
| تيار التلدين | 0-2500 أمبير (تيار مستمر) | 0-(2000A،1500A،1200A)(DC) | |
آلة التجميع الأوتوماتيكية ذات الالتواء المزدوج JCJX-650P
يتم تكييفه لتحريف الأسلاك النحاسية العارية والأسلاك المطلية بالقصدير والأسلاك المطلية بالورنيش والتي يزيد عددها عن 7 خيوط. الفرامل المغناطيسية، التي تقوم بالفرملة تلقائيًا عند انقطاع السلك، تعتمد نوع القابض المسحوق المغناطيسي. (مخرج التحكم PLC).
1. يعتمد المحول على العلامة التجارية INOVANCE، والمحامل هي علامات تجارية مستوردة.
2. يعتمد المحرك العلامة التجارية الوطنية من الدرجة الأولى
3. تشغيل وإيقاف الجهد المنخفض، الفرامل تعتمد العلامة التجارية من الدرجة الأولى في الداخل والخارج.
| نوع الآلة | جيه سي جيه اكس-300 بي | جيه سي جيه اكس-500 بي | جيه سي جيه اكس-500 بيB |
| الاستخدام | لتجميع 7 أسلاك نحاسية عارية،أسلاك مطلية بالقصدير، أسلاك مطلية بالمينا | ||
| نوع التحكم | التحكم في عاكس PLC HMI | ||
| مساحة المقطع الملتوي (مم2) | 0.035-0.45 | 0.05-2.50 | 0.05-4.00 |
| قطر السلك النحاسي (مم) | Φ0.05-Φ0.25 | Φ0.10-Φ0.45 | Φ0.10-Φ0.52 |
| درجة الالتواء (مم) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| اتجاه الالتواء | س أو ز | ||
| امتصاص التوتر | يتم التحكم في التوتر بواسطة القابض المغناطيسي | ||
| الحد الأقصى لسرعة العمود الرئيسي (دورة/دقيقة) | 3000 | 3000 | 2500 |
| نوع العبور | يمكن تعديل العرض والمسافة عن طريق تحمل العرض | ||
| تشحيم المحامل | تشحيم الحلمة بزيت عالي الحرارة | تشحيم الزيت الرقيق، تبريد الدورة الدموية | |
| نوع تحميل وتفريغ البكرة | النوع الهيدروليكي | ||
| ماكس. بوبين ديا. | Φ300 | Φ500 | Φ500 |
| وحدة التوقف التلقائي | توقف تلقائي أثناء الوصول إلى طول الإعداد، وانقطع السلك من الداخل والخارج | ||
| فرامل | الفرامل المغناطيسية | ||
| قوة المحرك(كيلوواط) | 4 | 5.5 | 5.5 |
| ارتفاع مركز العمود الرئيسي (مم) | 630 | 700 | 700 |

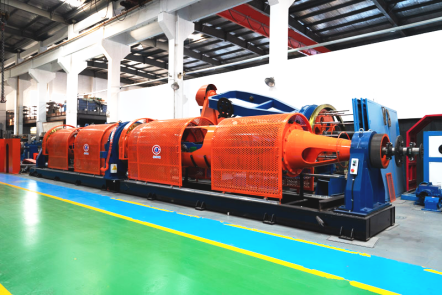

JCJX-500/1 6 آلة تجديل أنبوبية
تُستخدم هذه الآلة في صناعة الأسلاك النحاسية المجدولة،وأسلاك تجديل الألومنيوم ذات القلب الفولاذي، والحبال الفولاذية. ويمكن استخدامها أيضًا في الأسلاك الفولاذية المجدولة والأسلاك المعزولة.
وفقًا لنماذج مختلفة، يمكن اختيار الحد الأقصى لقطر الالتواء الخارجي: 12 مم و15 مترًا وفقًا لنماذج مختلفة، فإن نطاق درجة الالتواء هو 20~181، 20~331، 36~274
1. تشغيل التحكم المريح في عاكس PLC HMI.
2. تكلفة منخفضة وكفاءة عالية.
3. سرعة عالية،سعة عالية.
4. تُستخدم هذه الآلة في صناعة الأسلاك النحاسية المجدولة، وأسلاك تجديل الألومنيوم ذات القلب الفولاذي، والحبال الفولاذية. ويمكن استخدامها أيضًا في الأسلاك الفولاذية المجدولة والأسلاك المعزولة.
| نوع الآلة | نوع 400 | نوع 500 | نوع 630 |
| قطر سلك نحاسي واحد | Ø1.0-2.5 مم | Ø 1.3-4.5 ملم | |
| قطر السلك الفولاذي المفرد | Ø1.5-3.0 | Ø1.3-3.5 ملم | |
| قطر سلك الألومنيوم واحد | Ø1.5-4.0 مم | Ø1.8-5 مم | |
| الحد الأقصى للقطر العالق. | 12 ملم | 15 ملم
| |
| نطاق الملعب | 20-181 ملم | 20-331 ملم | 36-274 ملم |
|
سرعة دوران الأنبوب |
700 ر/دقيقة | نوع المحمل الكبير 600r/min | نوع المحمل الكبير 500r/min |
| عجلة داعمة 500 دورة/دقيقة | عجلة داعمة 350 دورة/دقيقة | ||
| قطر عجلة الجر | Ø800 400 مم | Ø1250 مم | Ø1250 مم |
| بكرة الدفع داخل ستراندر | 400 ملم | 500 ملم | 630 ملم |
| حجم بكرة الالتقاط | PN800-1250 مم | PN800-1600 مم | PN1200-2000 مم |
آلة البثق JCJX-70 35
تصميم دقيق للمسمار، متين، غير مخاطي، لا يزيل الكروم، يتغير اللون بسرعة، بسعة عالية، جودة عالية، تركيز السلك أكثر من 90%، بدقة عالية ±0.03. مع التحكم PLC بشاشة تعمل باللمس، وسهولة التشغيل، والمزيد من التناغم.
1. الاستخدام: يتم استخدامه لعزل الكابلات باستخدام PVC وLDPE وNYLON وTPU.
2. يتكون خط الإنتاج من: الدفع، الآلة الرئيسية، الخزانة الرئيسية، الحوض الثابت، الجر، السحب.
3. الأجزاء الاختيارية: كاتربيلر، آلة متلألئة، مقياس ليزر لاختبار القطر، برغي LSZH، نوع الرافعة والسداد، نوع الرافعة والسداد من العمود النهائي.
| نوع | جيه سي جيه اكس-30 | جيه سي جيه اكس-40 | JCJX-50 | جيه سي جيه اكس-60 | JCJX-70 | جيه سي جيه اكس-80 | جيه سي جيه اكس-90 |
| قطر المسمار (مم) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| نسبة المسمار L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| قدرة البثق (كجم/ساعة) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| قدرة البثق (كجم/ساعة) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| قدرة البثق (كجم/ساعة) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| قوة المحرك الرئيسي | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| إجمالي الطاقة | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| القطر النهائي (مم) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| حجم بكرة الدفع (مم) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| قوة الدفع | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| نوع وحدة السحب | كاباستان | كاباستان | كاباستان | كاباستان | كاباستان | كاباستان كاتربيلر | كاباستان كاتربيلر |
| وحدة سحب الطاقة | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| طول المجمع (م) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| حجم بكرة الالتقاط (مم) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| قوة الالتقاط | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| سرعة الخط (م/دقيقة) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| البعد(م) (الطول*العرض*الارتفاع) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| الوزن(ت) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

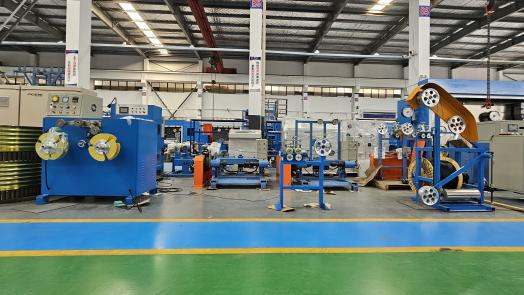

ماكينة لف JCJX-630/1250
يتم استخدامه بشكل أساسي في لف لفات طويلة من الأسلاك أو الكابلات في ملفات لتسهيل التعبئة والنقل والاستخدام اللاحق.
الميزة:
1. يمكن للتحكم في وحدة الدفع عن طريق الشد التلقائي، ويتم ترتيب الأسلاك بشكل صحيح على البكرة.
2. اعتماد مجموعة الدفع التلقائي، وسلك الدفع هو في محله.
3. كفاءة عالية، بشكل عام، تنتج 700 في 8 ساعات، وترفع ثلاث مرات.
| نموذج | Φ630 مم | Φ1250 مم | Φ1250-Φ1600 مم |
| نطاق الأسلاك المطبق | 0.5-6 مم2 | 10-70 مم2 | 10-240 مم2 |
| عبور التوتر | تلقائيًا | ||
| سرعة المحرك الرئيسي | 0-600 دورة/دقيقة | 0-300 دورة/دقيقة | 0-300 دورة/دقيقة |
| تحميل نوع البكرة | نوع الرافعة | نوع كهربائي | نوع كهربائي |
| نموذج بيبين للدفع | Φ400-630 مم | Φ800-1250 مم | Φ1000-1600 مم |
| نموذج التنصت | القطر الخارجي .≤320 مم القطر الداخلي 120 مم العرض 30-100 ملم |
القطر الخارجي≤600 مم القطر الداخلي 200300 مم العرض 60-150 ملم 150-200 ملم | 50-250 |
| قوة | 2.2 كيلو وات | 3 كيلو وات | 4 كيلو وات |
| هيكل عداد العداد | نوع of wheel pressure | نوع العجلة المزدوجة مع ضغط الهواء | عجلة مزدوجة نوع مع ضغط الهواء |
| نوع الحث/ دقة القياس | التشفير الدوار/0.5% | التشفير الدوار/0.5% | التشفير الدوار/0.5% |
لا تتردد في إخبارنا إذا كنت بحاجة إلى أي مساعدة؟ سنقدم لك التوجيه المهني!
