1. ميزات الهيكل والتصميم لآلة تجديل الإطار الصلب

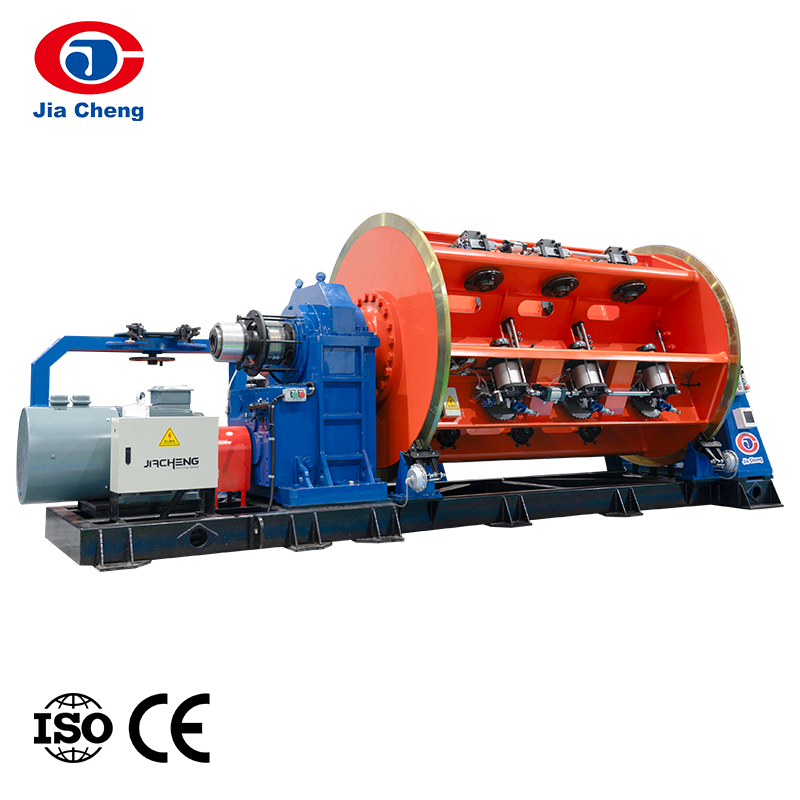

ال آلة تجديل الإطار الصلب هي قطعة مهمة من المعدات في تصنيع الكابلات الحديثة، وهي مصممة لتقديمها دقة عالية، واستقرار هيكلي، وموثوقية تشغيلية طويلة المدى . يدور تصميمها الأساسي حول هيكل إطار صلب، وهو ما يميزها عن الأنواع الأخرى من ماكينات الجدل مثل ماكينات الجدائل الأنبوبية أو الكوكبية. هذا البناء الصلب يضمن أن الآلة يمكن أن تعمل بسرعات عالية مع الحفاظ على الحد الأدنى من الاهتزاز، وبالتالي ضمان جودة حبلا ثابتة.
ال machine is primarily composed of a strong welded steel frame, multiple bobbin carriers, a central shaft, a transmission system, and an advanced electrical control system. The rigid frame supports multiple bobbins simultaneously, allowing for the production of large cross-section conductors. Each bobbin carrier is engineered to rotate smoothly and synchronously, ensuring uniform wire payout. The تساهم القوة الميكانيكية للإطار بشكل مباشر في استقرار عملية التجديل وخاصة عند التعامل مع الموصلات النحاسية أو الألومنيوم أو السبائك.
تم تجهيز آلات جدل الإطار الصلب الحديثة بأنظمة تحكم ذكية، وغالبًا ما تدمج تكنولوجيا PLC وتحويل التردد. تتيح هذه الأنظمة للمشغلين التحكم بدقة في سرعة الدوران وطول الوضع والتوتر. يؤدي تكامل الأتمتة إلى تقليل التدخل اليدوي بشكل كبير وتحسين اتساق الإنتاج. في جيانغسو جياتشنغ التكنولوجيا المحدودة ، يتم تطبيق مفاهيم التصميم المتقدمة لتحسين صلابة الماكينة، وتقليل الضوضاء، وتعزيز كفاءة الطاقة، مما يضمن حصول العملاء على المعدات التي تلبي المعايير الدولية.
ميزة التصميم الرئيسية الأخرى هي نظام التحكم في التوتر. يعد التوتر الموحد عبر جميع الأسلاك ضروريًا لإنتاج خيوط عالية الجودة. تستخدم الآلة أجهزة شد ميكانيكية أو هوائية للحفاظ على قوة ثابتة، ومنع العيوب مثل الخيوط السائبة أو كسر الأسلاك. بالإضافة إلى ذلك، تم دمج ميزات السلامة مثل الأغطية الواقية، وأنظمة التوقف في حالات الطوارئ، ووحدات التشحيم الأوتوماتيكية لضمان التشغيل الآمن والمستمر.
من منظور الصيانة، تم تصميم الماكينة لضمان المتانة وسهولة الخدمة. تعمل المحامل والتروس ومكونات ناقل الحركة عالية الجودة على إطالة عمر المعدات مع تقليل وقت التوقف عن العمل. يسمح التصميم المعياري أيضًا باستبدال الأجزاء والترقيات بشكل أسهل.
| مكون | وصف الوظيفة |
|---|---|
| إطار صلب | يوفر الاستقرار الهيكلي الشامل والتحكم في الاهتزاز |
| ناقلات البكرة | عقد وتدوير مكبات الأسلاك بشكل موحد |
| نظام النقل | يدفع الدوران ويتزامن مع حركة الماكينة |
| نظام التحكم في التوتر | يحافظ على توتر السلك بشكل ثابت |
| نظام التحكم PLC | يتيح التشغيل الدقيق والآلي |
ال structural design of the rigid frame stranding machine ensures الكفاءة العالية والمتانة والدقة مما يجعلها أحد الأصول التي لا غنى عنها لمصنعي الكابلات الذين يهدفون إلى الحصول على جودة منتج فائقة.
2. مبدأ العمل والعملية التشغيلية
ال working principle of a rigid frame stranding machine is based on the coordinated rotation of multiple wire bobbins around a central axis, forming a compact and uniform stranded conductor. This process requires precise synchronization between mechanical components and control systems to ensure consistent quality and high production efficiency.
ال operation begins with loading the wire bobbins onto the machine’s carriers. Each wire is then threaded through a series of guides, tension controllers, and alignment devices before reaching the closing die. The مرحلة السيطرة على التوتر مهمة بشكل خاص ، لأنه يضمن أن كل سلك يواجه قوة متساوية، مما يمنع الجنوح غير المتساوي أو الضغط الداخلي داخل الموصل.
بمجرد تنشيط الماكينة، يبدأ الإطار الصلب في الدوران بسرعة يمكن التحكم فيها. وأثناء دورانها، تلتوي الأسلاك معًا وتتقارب تدريجيًا عند قالب الإغلاق، حيث يتم تشكيل الجديلة النهائية. يتم تحديد طول الوضع، وهو معلمة حاسمة في عملية التجديل، من خلال النسبة بين سرعة دوران الإطار والسرعة الخطية لنظام الالتقاط. يمكن للمشغلين ضبط هذه المعلمات عبر لوحة التحكم لتلبية مواصفات المنتج المختلفة.
تتضمن آلات تجديل الإطارات الصلبة المتقدمة أيضًا ميزات مثل أجهزة اللف الخلفي ووحدات التشكيل المسبق. تساعد هذه الآليات على تقليل الضغط الداخلي وتحسين الخواص الميكانيكية للموصل النهائي . بالإضافة إلى ذلك، يمكن استخدام أنظمة الضغط لضغط الأسلاك المجدولة، مما يؤدي إلى سطح أكثر سلاسة وتحسين التوصيل الكهربائي.
ال take-up system plays a vital role in collecting the finished product. It must be perfectly synchronized with the rotating frame to maintain consistent pitch and avoid defects. Automation systems continuously monitor variables such as tension, speed, and alignment, making real-time adjustments when necessary.
في شركة Jiangsu Jiacheng Technology Co., Ltd.، تم تصميم الماكينات بواجهات سهلة الاستخدام وأنظمة مراقبة ذكية. ولضمان قدرة العملاء على الاستفادة الكاملة من المعدات، توفر الشركة التدريب المجاني قبل البيع ، ويغطي طرق التشغيل الصحيحة وتقنيات الصيانة واستكشاف الأخطاء وإصلاحها للمشكلات الشائعة. وهذا يساعد المشغلين على إتقان الماكينة بسرعة وزيادة الإنتاجية.
| خطوة العملية | الوصف |
|---|---|
| تحميل الأسلاك | يتم تثبيت البكرات على الناقلات |
| خيوط | تمر الأسلاك عبر الأدلة وأجهزة التوتر |
| دوران الإطار | التواء الأسلاك في حبلا |
| إغلاق يموت | الشكل النهائي للموصل |
| نظام الاستلام | جمع المنتج النهائي |
ال working process is a combination of الدقة الميكانيكية والتحكم الذكي ، مما يضمن إنتاجًا عالي الجودة وإنتاجًا فعالاً.
3. التطبيقات والمزايا في صناعة تصنيع الكابلات
آلات تجديل الإطارات الصلبة تُستخدم على نطاق واسع في مختلف قطاعات صناعة الأسلاك والكابلات نظرًا لتعدد استخداماتها ومزايا أدائها. إنها مناسبة لتصنيع كابلات الطاقة، وكابلات التحكم، والموصلات العلوية، والكابلات الصناعية المتخصصة. إن قدرتها على التعامل مع الموصلات ذات المقطع العرضي الكبير تجعلها ذات قيمة خاصة في التطبيقات الثقيلة.
واحدة من أهم مزايا هذه الآلة هي قدرتها الإنتاجية العالية. مع القدرة على استيعاب بكرات متعددة، يمكنها إنتاج موصلات مجدولة معقدة في عملية واحدة. وهذا لا يؤدي إلى تحسين الكفاءة فحسب، بل يقلل أيضًا من تكاليف العمالة ووقت الإنتاج. ال يضمن الهيكل الصلب الحد الأدنى من الاهتزاز ، مما يساهم بشكل مباشر في جودة المنتج المتسقة.
ميزة أخرى مهمة هي المرونة. يمكن تهيئة الماكينة للتعامل مع المواد المختلفة مثل أسلاك النحاس والألومنيوم والسبائك، بالإضافة إلى أنماط الجدائل المختلفة. تسمح هذه القدرة على التكيف للمصنعين بتلبية متطلبات السوق المتنوعة. تستفيد شركة Jiangsu Jiacheng Technology Co., Ltd. من خبرتها الفنية لتوفير حلول مخصصة مصممة وفقًا لمتطلبات العملاء المحددة، مما يضمن الأداء الأمثل في التطبيقات المختلفة.
تعمل كفاءة الطاقة ومتطلبات الصيانة المنخفضة على تعزيز قيمة الماكينة. تعمل أنظمة القيادة المتقدمة على تقليل استهلاك الطاقة، بينما تقلل المكونات عالية الجودة من التآكل والتلف. وهذا يؤدي إلى انخفاض تكاليف التشغيل وعمر خدمة أطول.
بالإضافة إلى أداء المنتج، يعد دعم الخدمة الشامل عاملاً رئيسياً في رضا العملاء. تقدم شركة Jiangsu Jiacheng Technology Co., Ltd إرشادات التثبيت حيث يقوم المهندسون بمساعدة العملاء أثناء إعداد الماكينة في ورش العمل الخاصة بهم (مع توفير السفر والإقامة من قبل المشتري). كما توفر الشركة أ فترة ضمان لمدة 12 شهرًا (باستثناء الأجزاء القابلة للتآكل) ، إلى جانب توريد قطع الغيار والدعم الفني وخدمات الصيانة على المدى الطويل. وهذا يضمن أن العملاء يمكنهم تشغيل معداتهم بثقة وبأقل وقت توقف عن العمل.
| منطقة التطبيق | المنتجات النموذجية |
|---|---|
| صناعة الطاقة | كابلات الجهد العالي والمتوسط |
| البناء | أسلاك البناء وكابلات التحكم |
| المعدات الصناعية | كابلات متعددة النواة ومرنة |
| البنية التحتية | موصلات النقل العلوية |
ال rigid frame stranding machine offers كفاءة عالية ودقة ومرونة ودعم موثوق لما بعد البيع مما يجعلها حجر الزاوية في صناعة الكابلات الحديثة.
قسم الأسئلة الشائعة
Q1: ما هي المواد التي يمكن لآلة تجديل الإطار الصلب معالجتها؟
ج: يمكنها معالجة أسلاك النحاس والألومنيوم والسبائك المختلفة، مما يجعلها مناسبة لمجموعة واسعة من منتجات الكابلات.
س2: ما هي فترة الضمان للجهاز؟
ج: توفر شركة Jiangsu Jiacheng Technology Co., Ltd. أ ضمان لمدة 12 شهرًا بعد الشحن باستثناء أجزاء ارتداء.
س 3: هل تقدمون تدريبًا لتشغيل الماكينة؟
ج: نعم، نحن نقدم تدريب مجاني قبل البيع ، بما في ذلك طرق التشغيل الصحيحة وإرشادات الصيانة واستكشاف الأخطاء وإصلاحها الأساسية.
س 4: هل يتوفر دعم التثبيت؟
ج: نعم، نحن نقدم إرشادات التثبيت في الموقع . يتحمل المشتري مسؤولية سفر المهندسين وإقامتهم والنفقات ذات الصلة.
س 5: ما هي خدمات ما بعد البيع المضمنة؟
ج: نحن نقدم خدمات توريد قطع الغيار والدعم الفني والصيانة على المدى الطويل. قد يتم فرض تكاليف السفر والخدمة الأساسية عند الاقتضاء.
س 6: كيف تضمن الآلة جودة المنتج؟
ج: من خلال التحكم الدقيق في التوتر، والتصميم الهيكلي الصلب، وأنظمة التشغيل الآلي المتقدمة ، مما يضمن موصلات مجدولة موحدة وعالية الجودة.
