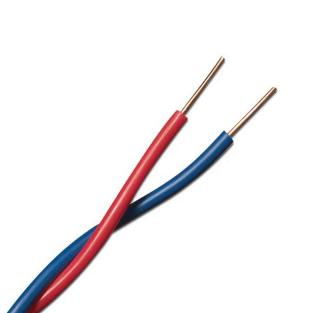

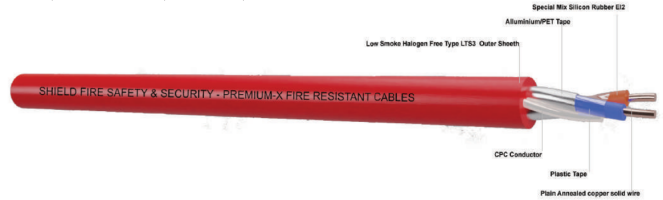

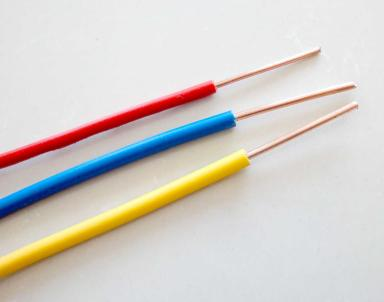

من الأسلاك النحاسية العارية إلى الكابلات المقاومة للحريق ذات النواة المزدوجة
تم تقديم هذه الخطة لأحد عملائنا من دولة الإمارات العربية المتحدة، وقد مررنا بأربعة أشهر بدءًا من طلب العقود مع العملاء، وإكمال الإنتاج، وقبول العملاء، وترتيب نقل الحاويات، وترتيب المهندسين لتصحيح الأخطاء، وحتى تحقيق الإنتاج العادي للعملاء في النهاية.
يبلغ إجمالي خطوط الإنتاج أربعة، والتفاصيل هي كما يلي:
1. آلة بثق السيليكون JCJX-65 بثق السلك الأساسي
2. آلة جيه سي جيه اكس-1000 ذات الذراع الواحد التواء السلك الأساسي
3. الطارد جيه سي جيه اكس-80 بثق الغمد
4. ماكينة لف جيه سي جيه اكس-1250 لف

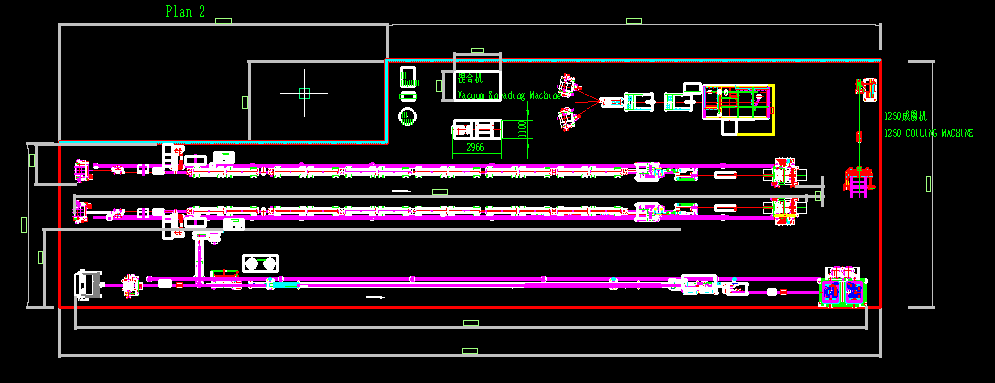

رسومات تخطيط مصنع العملاء
تلتزم شركة Jiangsu Jiacheng Technology Co., Ltd. بتطوير صناعة معدات تصنيع الكابلات منذ إنشائها في عام 1990. نحن شركة محترفة تقوم بتصنيع أنواع مختلفة من معدات تصنيع الأسلاك والكابلات مثل آلات سحب الأسلاك، وآلات اللف، وآلات الطارد، وآلات اللف والتغليف، وآلات التجديل، وآلات التلدين والتعليب وغيرها من آلات صنع الأسلاك والكابلات ذات الصلة.
في الآونة الأخيرة، نجحت شركتنا في التوصل إلى اتفاقية تعاون مع أحد العملاء في دولة الإمارات العربية المتحدة وقدمت خطة كاملة لإنتاج خط إنتاج كابلات مقاومة للحريق ثنائي النواة بمساحة 1.5-2.5 متر مربع. خلال عملية القبول، اعترف العميل بشدة بالأداء الميكانيكي لشركتنا وجودتها وخدمات ما بعد البيع المتنوعة، ويتطلع إلى مزيد من التعاون مع Jiacheng Technology في المستقبل.

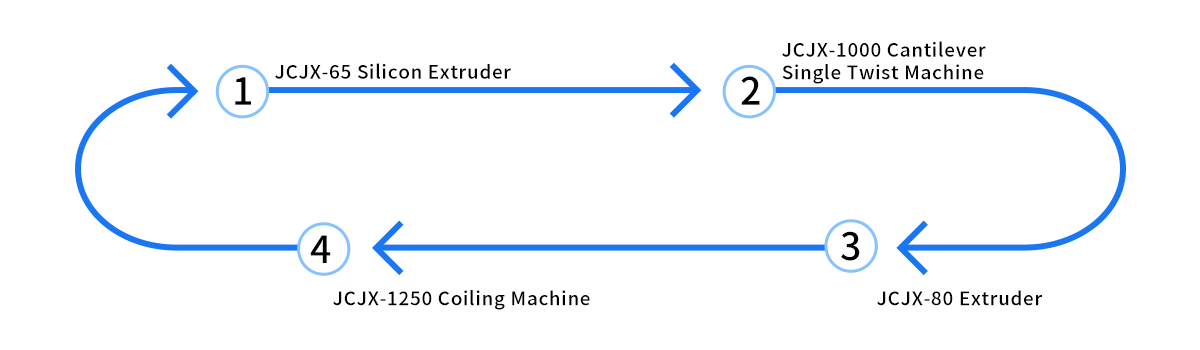

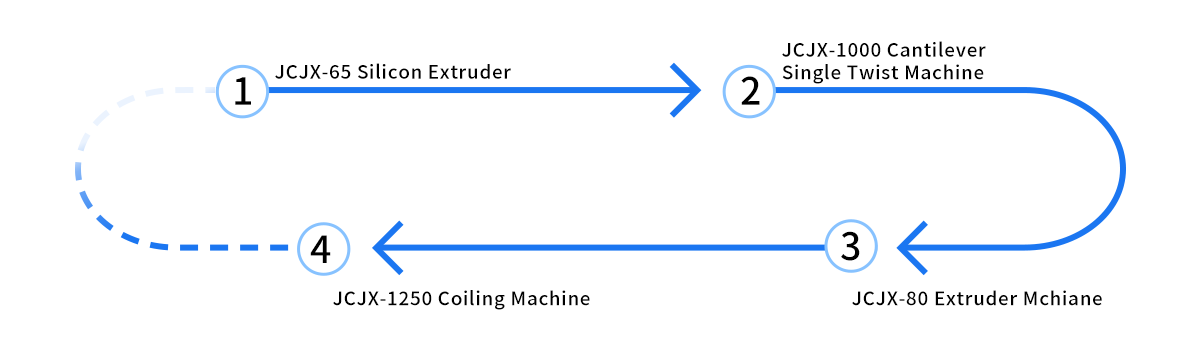

عملية خط الإنتاج:
مخطط التخطيط بأكمله

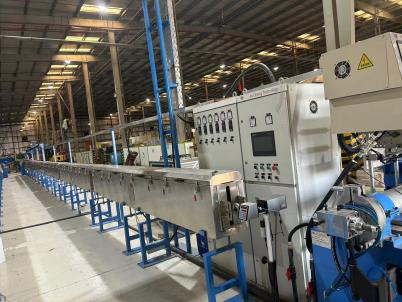

آلة بثق السيليكون JCJX-65
ينطبق على جميع أنواع كابلات مطاط السيليكون ذات درجة الحرارة العالية والأغلفة ذات درجة الحرارة العالية.
1. التحكم في شاشة اللمس PLC وضبط ومراقبة معلمات خط الإنتاج بأكمله.
2. يستخدم مطاط السيليكون المسمار والبرميل والرأس المتقاطع والقوالب لمنع الفلكنة الداخلية.
3. يتم استخدام مطاط السيليكون لتجنب ضبط رأس القالب أو التحكم التلقائي في نظام تبريد المياه أو التحكم اليدوي.
4. مع نظام ردود الفعل للاختبار الدقيق لضمان دقة قطر السلك لتقليل التكلفة.
| نموذج | جيه سي جيه اكس-45 | جيه سي جيه اكس-70 | جيه سي جيه اكس-90 | جيه سي جيه اكس-120 |
| قوة الآلة الرئيسية (كيلوواط) | 11 | 22 | 37 | 45 |
| قدرة البثق (كجم/ساعة) | 30 | 80 | 135 | 260 |
| قطر المسمار (مم) | φ45 | Φ70 | φ90 | φ120 |
| نسبة المسمار L/D | 12:1 | 14:1 | 14:1 | 14:1 |
| حجم بكرة الدفع (مم) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| أحجام الموصلات (مم) | φ0.2-3.0 | Φ1.5-6.0 | φ2.1-10 | φ5.0-15 |
| أحجام الكابلات النهائية (مم) | φ0.8-5.0 | Φ1.8-8.0 | φ3.0-12 | φ8.0-20 |
| طول خزان الفلكنة (م) | 12 | 16 | 24 | 24 |
| قوة التدفئة | القسم 36 كيلو وات | القسم 48 كيلو وات | القسم 72 كيلو وات | القسم 84 كيلو وات |
| محرك الجر(كيلوواط) | 2.2 | 4 | 7.5 | 11 |
| سرعة الإنتاج(م/دقيقة) | 10-200 | 10-200 | 4-40 | 4-40 |
| أحجام بكرة الالتقاط (مم) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |
آلة جيه سي جيه اكس-1000 ذات الذراع الواحد
يتم استخدامه لجميع أنواع الكابلات والتغليف ويستخدم أيضًا لجميع أنواع الموصلات الناعمة وكابلات الكمبيوتر وكابلات التحكم في الكابلات المطاطية مثل KVVRP وKVVR وRVV وKVV.
1) مزيد من الاستقرار وكفاءة الإنتاج العالية والضوضاء المنخفضة وسهولة التشغيل.
2) يمكنه لف كل من الكابل والأسلاك النحاسية.
3) الالتواء واللف في نفس الوقت.
| نموذج | جيه سي جيه اكس-630 | جيه سي جيه اكس-800 | JCJX-1000 | JCJX-1250 |
| قطر بكرة الدفع (مم) | Φ400-Φ500-Φ630 | |||
| قطر بكرة الالتقاط (مم) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| قطر السلك المطبق (مم) | Φ0.6-3.0 | Φ1.0-5.0 | ||
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 15 | 20 |
| الحد الأقصى لقطر الاستلقاء (مم) | Φ15 | Φ20 | Φ25 | Φ30 |
| درجة الالتواء (مم) | 20-200 | 30-300 | 30-350 | 30-350 |
| عدد الدورات (دورة/دقيقة) | 1000 | 800 | 600 | 550 |
| تحمل التوتر | التوتر الهوائي | |||
| أسلوب العبور | تنظيم بدون خطوات،وفقًا لسرعة دوران المكوك والحركة الترددية | |||
| مسافة العبور (مم) | 2-12 | 3-20 | 3-30 | 3-30 |
| اتجاه الالتواء | تسمية خالية لاتجاه S أو Z | |||
| نوع التغليف | لف الأسلاك المركزية أو اللف الجانبي | |||

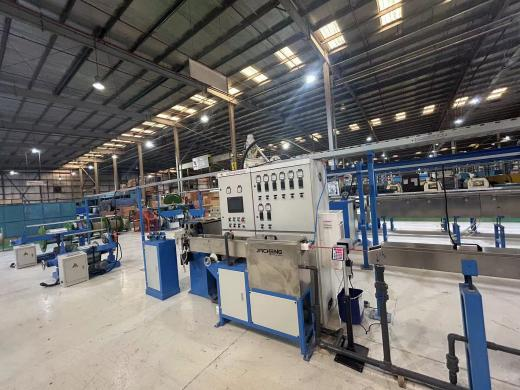

الطارد جيه سي جيه اكس-80
يتم استخدامه لعزل الأسلاك والكابلات باستخدام PVC وLDPE والنايلون وTPU. كما يمكن أن تكون معدات ذات رأس متقاطع ثلاثي البثق وطبقة مزدوجة.
1. يتكون خط الإنتاج من: الدفع، الآلة الرئيسية، الخزانة الرئيسية، الحوض الثابت، الحوض المتحرك، البطارية، الجر، الالتقاط، جهاز اختبار الشرارة.
2. الأجزاء الاختيارية: الدفع النشط،التسخين المسبق، آلة المسحوق، مقياس ليزر اختبار القطر، برغي LSZH، آلة رفع ولف وتغليف المكوك الفردي والمزدوج.
3. الميزة: تصميم دقيق للمسمار، متين، غير مخاطي، لا يزيل الكروم، يتغير اللون بسرعة، بسعة عالية، جودة عالية، تركيز السلك أكثر من 90%، بدقة عالية ±0.03. مع التحكم PLC بشاشة تعمل باللمس،سهولة التشغيل، المزيد من التناغم.
| نوع | جيه سي جيه اكس-30 | جيه سي جيه اكس-40 | جيه سي جيه اكس-50 | جيه سي جيه اكس-60 | جيه سي جيه اكس-70 | JCJX-80 | جيه سي جيه اكس-90 |
| قطر المسمار (مم) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| نسبة المسمار L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| قدرة البثق (كجم/ساعة) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| قدرة البثق (كجم/ساعة) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| قدرة البثق (كجم/ساعة) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| قوة المحرك الرئيسي | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| إجمالي الطاقة | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| القطر النهائي (مم) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| حجم بكرة الدفع (مم) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| قوة الدفع | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| نوع وحدة السحب | كاباستان | كاباستان | كاباستان | كاباستان | كاباستان | كاباستان كاتربيلر | كاباستان كاتربيلر |
| وحدة سحب الطاقة | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| طول المجمع (م) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| حجم بكرة الالتقاط (مم) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| قوة الالتقاط | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| سرعة الخط (م/دقيقة) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| البعد(م) (الطول*العرض*الارتفاع) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| الوزن(ت) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

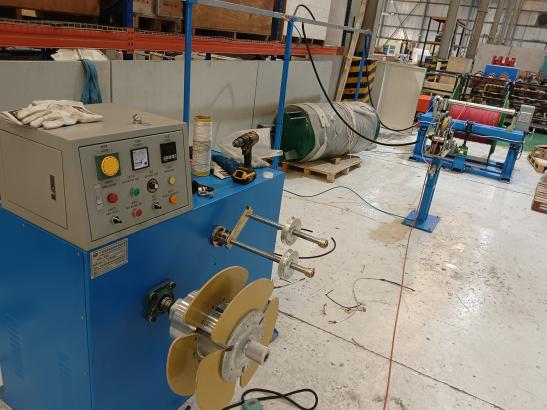

ماكينة لف جيه سي جيه اكس-1250
يتم استخدامه بشكل أساسي في لف لفات طويلة من الأسلاك أو الكابلات في ملفات لتسهيل التعبئة والنقل والاستخدام اللاحق.
الميزة:
1. يمكن للتحكم في وحدة الدفع عن طريق الشد التلقائي، ويتم ترتيب الأسلاك بشكل صحيح على البكرة.
2. اعتماد مجموعة الدفع التلقائي، وسلك الدفع هو في محله.
3. الكفاءة العالية، بشكل عام، تنتج 700 في 8 ساعات، ارفع ثلاث مرات.
| نموذج | Φ630 مم | Φ1250 مم | Φ1250-Φ1600 مم |
| نطاق الأسلاك المطبق | 0.5-6 مم2 | 10-70 مم2 | 10-240 مم2 |
| عبور التوتر | تلقائيًا | ||
| سرعة المحرك الرئيسي | 0-600 دورة/دقيقة | 0-300 دورة/دقيقة | 0-300 دورة/دقيقة |
| تحميل نوع البكرة | نوع الرافعة | نوع كهربائي | نوع كهربائي |
| نموذج بيبين للدفع | Φ400-630 مم | Φ800-1250 مم | Φ1000-1600 مم |
| نموذج التنصت | القطر الخارجي .≤320 مم القطر الداخلي 120 مم العرض 30-100 ملم |
القطر الخارجي≤600 مم القطر الداخلي 200300 مم العرض 60-150 ملم 150-200 ملم | 50-250 |
| قوة | 2.2 كيلو وات | 3 كيلو وات | 4 كيلو وات |
| هيكل عداد العداد | نوع of wheel pressure | نوع العجلة المزدوجة مع ضغط الهواء | عجلة مزدوجة نوع مع ضغط الهواء |
| نوع الحث/ دقة القياس | التشفير الدوار/0.5% | التشفير الدوار/0.5% | التشفير الدوار/0.5% |
