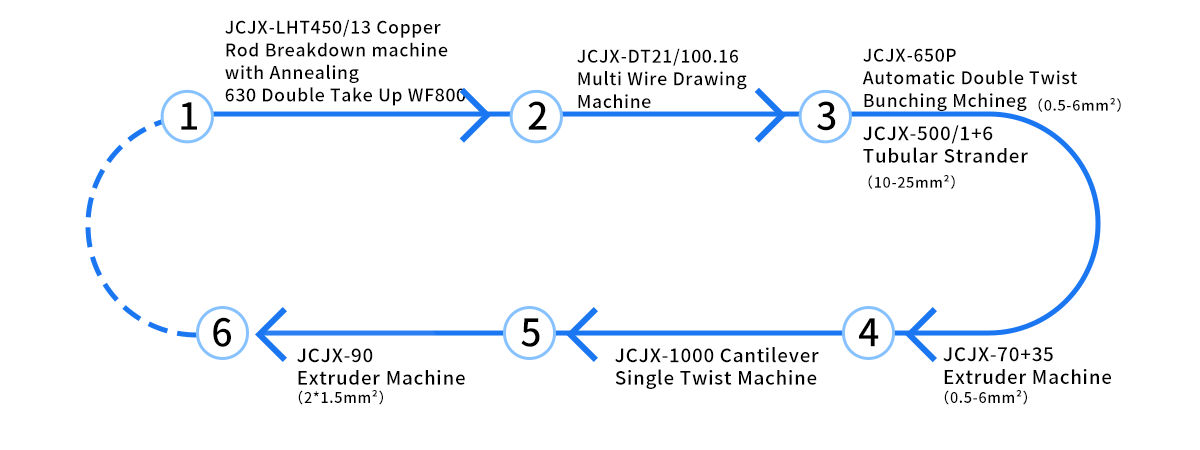

التصميم العام للمعدات هو كما يلي:
1. آلة تفكيك قضبان النحاس ال اتش تي 450/13 مع سحب التلدين من سلك نحاسي مقاس 8 مم إلى 1.2-3.5 مم
2. آلة سحب الأسلاك المتعددة JCJX-DT21/100.16 تنتج أسلاكًا دقيقة مقاس 0.15-0.5 مم

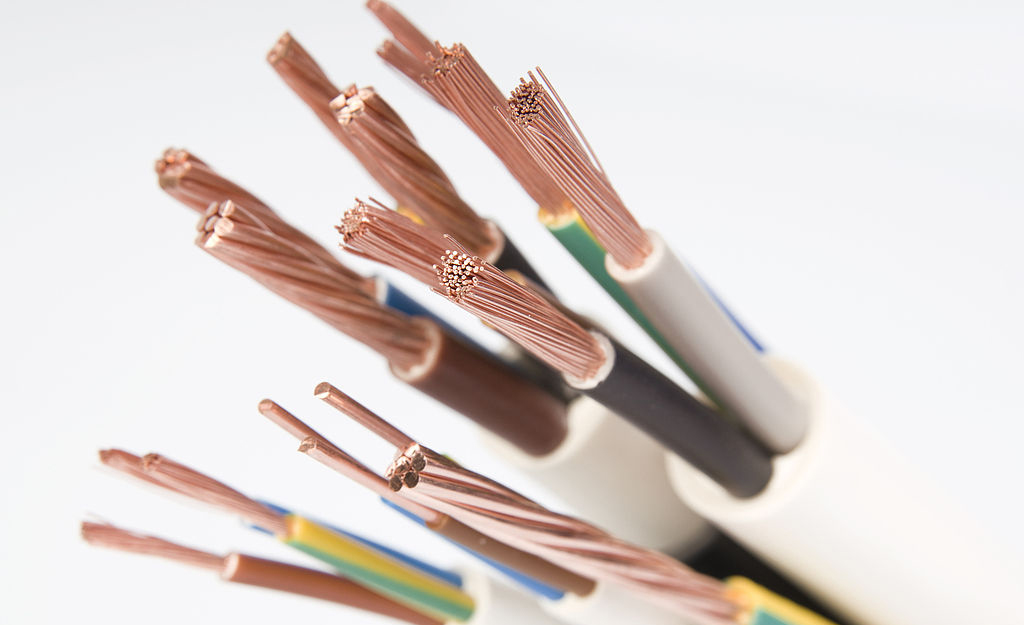

3. آلة تجميع مزدوجة الالتواء أوتوماتيكية جيه سي جيه اكس-650 بي تقوم بلف 19-84 سلكًا لإنتاج موصلات ملتوية ناعمة تبلغ مساحتها 0.5-6 مم²متر مربع

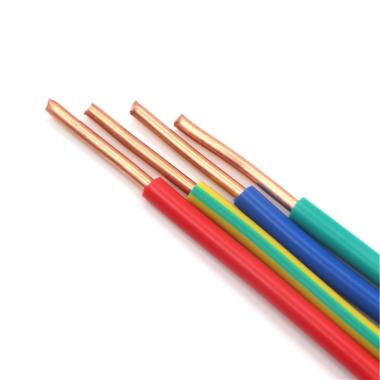

4. آلة البثق جيه سي جيه اكس-70 35 لبثق العزل للأسلاك المربعة مقاس 0.5-6
5. جيه سي جيه اكس-1000آلة لف مفردة ذات ذراع تعليق مجدول بها 2-5 أسلاك معزولة

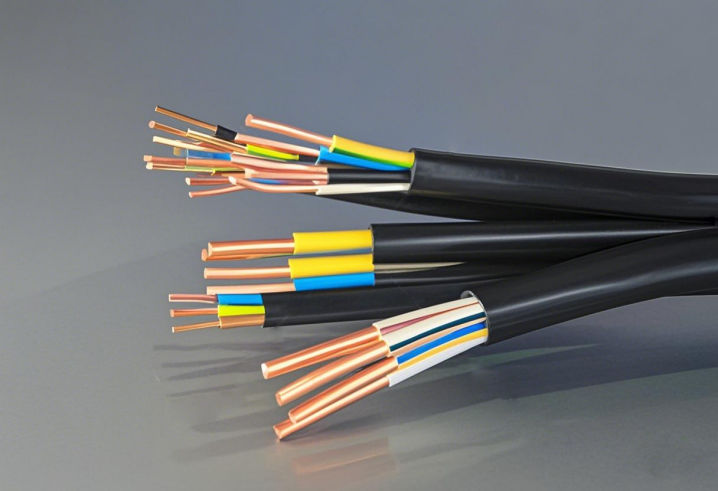

6. توفر آلة الطارد جيه سي جيه اكس-90 غلافًا واقيًا للكابل الأساسي 2-5 والسلك المسطح 2 * 1.5 مم2

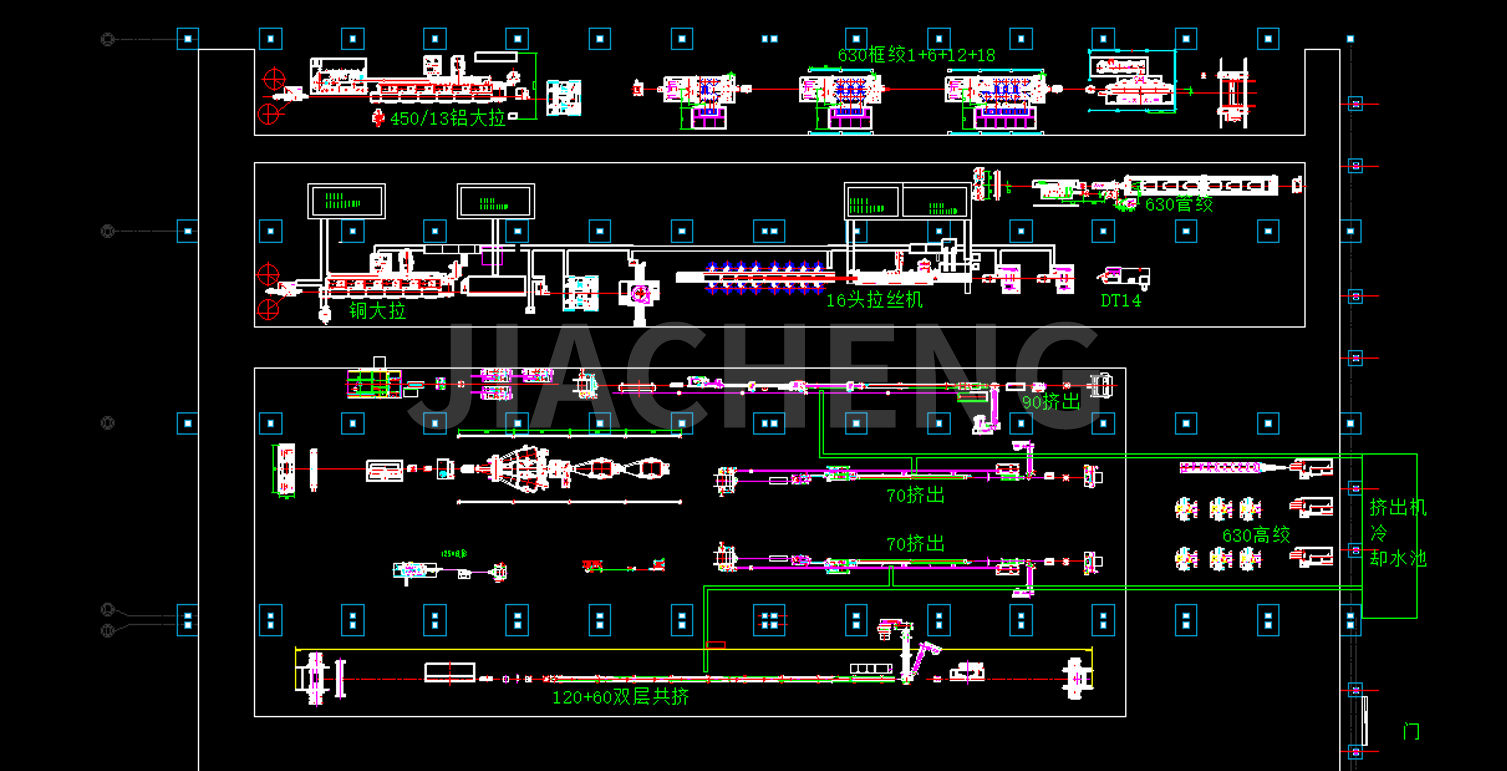

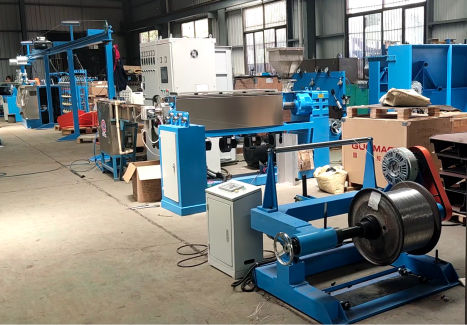

رسومات تخطيط مصنع العميل:

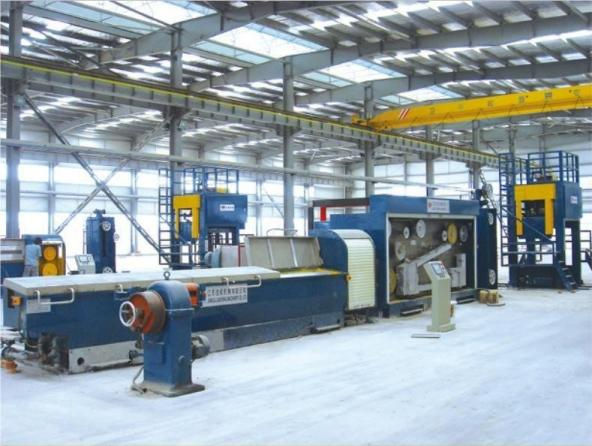

(1) آلة تفكيك قضبان النحاس LHT450/13 مع التلدين
آلة تفكيك قضبان النحاس عالية السرعة JCJX-LHT450/13 هي سحب قضيب نحاسي عادي ∮8 مم إلى سلك نحاسي ناعم ∮1.2-3.5 مم. يتم ترتيب رافعات الرسم في خط قادر على العمل بشكل مستمر بسرعة رسم عالية. تتطابق الأجزاء الميكانيكية والتحكم الكهربائي مع بعضها البعض وسهلة التشغيل، وتغيير القوالب دون توقف وتغيير البكرات تلقائيًا. تتميز هذه الآلة بسهولة التشغيل والكفاءة العالية وجودة المنتج الجيدة.
| نوع الآلة | LHT450/13 | ال اتش تي 450/11 | ال اتش تي 450/9 |
| الحد الأقصى لقطر المدخل (مم) | φ8 | φ8 | φ8 |
| قطر المخرج (مم) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| ماكس دي رقم | 13 | 11 | 9 |
| الحد الأقصى لسرعة الخط (م/ث） | 25 | 22 | 20 |
| هيكل الجسم | قالب مكوي |
| نوع الإرسال | بواسطة معدات الطحن عالية الدقة |
| إصلاح سرعة كابستان ضياء.(مم) | إصلاح سرعة كابستان ضياء.(مم) |
| رسم الكابستان | φ450 |
| قوة المحرك الرئيسي (كيلوواط) | مغلفة بالتنغستن |
| إصلاح سرعة محرك الكابستان (كيلوواط) | 280 |
| نوع التشحيم | 75 |
| نوع التشحيم | غمر |
| المعدات الاختيارية | 1. جهاز التلدين المستمر 450 طن 2. إزالة مزدوجة 3. ملفوف 4، WS-1000 استيعاب |
| جهاز التلدين المستمر عبر الإنترنت |
| نوع الآلة | 450T | 450 تيرابايت |
| قطر سلك التلدين (مم) | Ø1.2-3.5 | Ø1.2-4.2 |
| جهد التلدين (فولت) | 0-60 | 0-60 |
| تيار التلدين (أ) | 0-6000 أمبير (تيار مستمر) | 0-5000 أمبير (تيار متردد) |
| السرعة القصوى للتلدين (م/ث) | 25 |

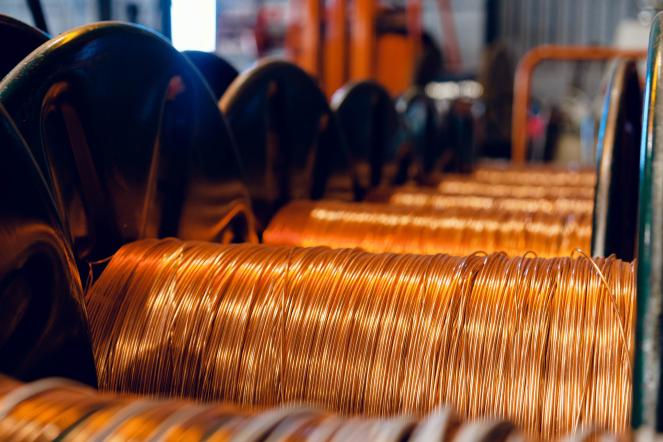

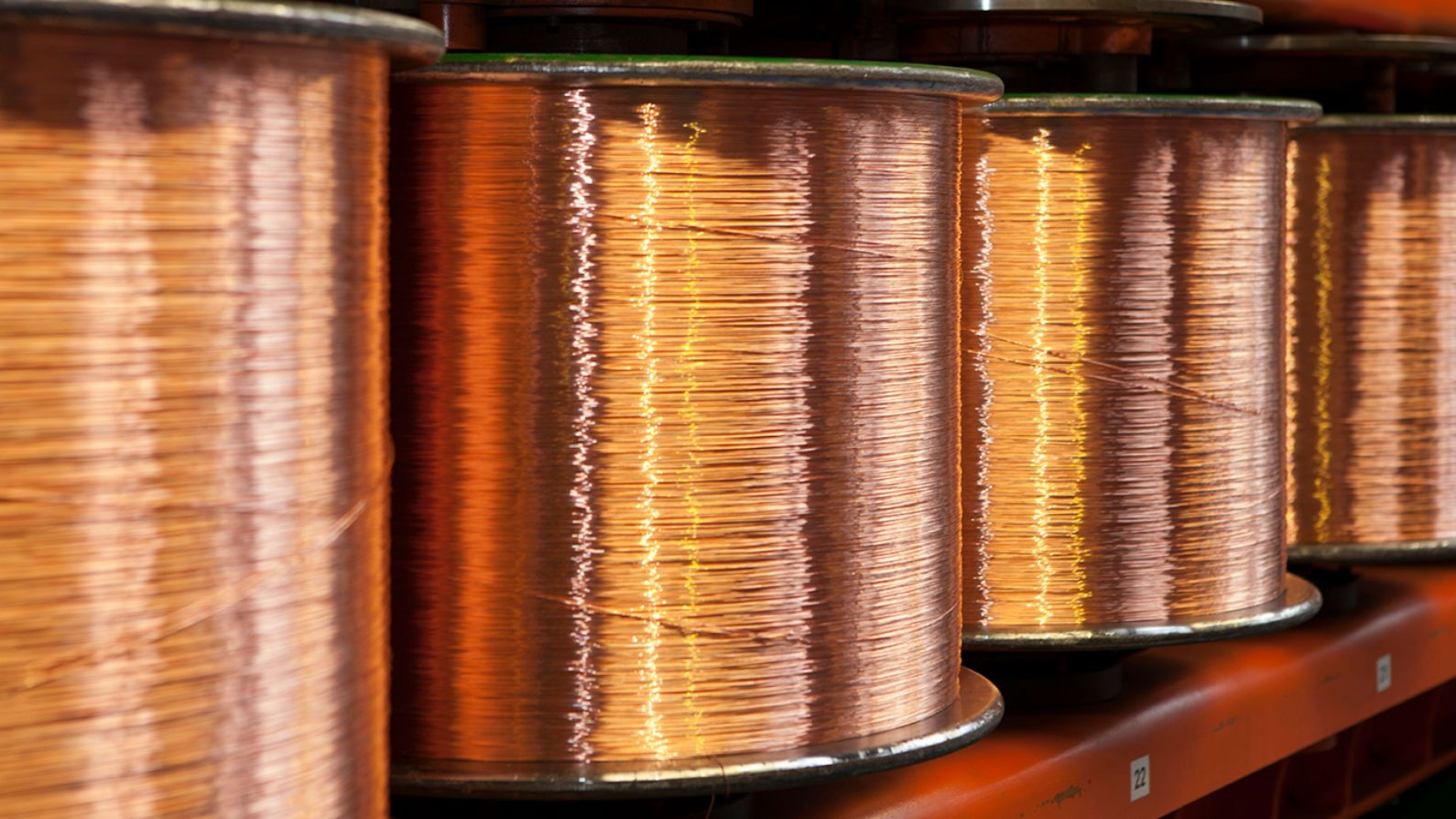

(2) آلة سحب الأسلاك المتعددة JCJX-DT21/100.16
إحدى المزايا الرئيسية لآلة السحب متعددة الأسلاك هي إنتاجيتها العالية. من خلال سحب أسلاك متعددة في وقت واحد، تعمل الماكينة على زيادة الإنتاج بشكل كبير مقارنة بآلات السحب التقليدية ذات السلك الواحد. تتميز آلات السحب متعددة الأسلاك بأنها متعددة الاستخدامات ويمكنها التعامل مع أنواع مختلفة من القضبان المعدنية وحزم الأسلاك، بما في ذلك النحاس والألومنيوم وسبائكها.
قطر الإخراج: إنتاج أسلاك دقيقة بقطر 0.15-0.5 مم
| نوع الآلة | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| رقم سلك السحب. | 4 أسلاك | 16 سلكًا | 20 سلكًا |
| أقصى عدد قوالب | 18 | 24 | 24 |
| ماكس. قطر المدخل (مم) | Ø1.85 | Ø2.6 | Ø2.6 |
| قطر المخرج (مم) | Ø0.25- Ø0.7 | Ø0.16- Ø0.4 | Ø0.16- Ø0.4 |
| قطر أسطوانة السحب الرئيسية (مم) | Ø120 | Ø100 | Ø100 |
| ماكس. سرعة الرسم (م/ث) | 25 | 30 | 30 |

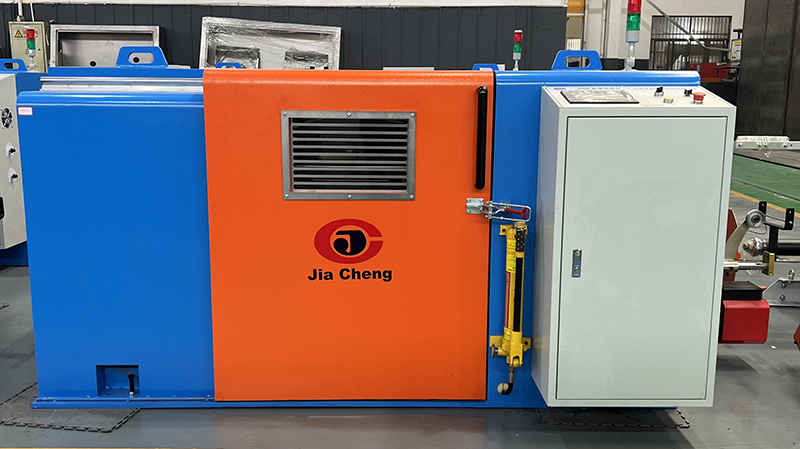

(3) آلة التجميع الأوتوماتيكية ذات الالتواء المزدوج JCJX-650P
يتم تكييفه لتحريف الأسلاك النحاسية العارية والأسلاك المطلية بالقصدير والأسلاك المطلية التي يزيد عددها عن 7 خيوط، والفرامل المغناطيسية، والتي تعمل بالفرامل تلقائيًا عند انقطاع الأسلاك، ويعتمد الشد نوع قابض المسحوق المغناطيسي. (مخرج التحكم PLC)
| نوع الآلة | JCJX-650P | جيه سي جيه اكس-800 بي | جيه سي جيه اكس-1000 |
| الاستخدام | لتجميع 7 أسلاك نحاسية عارية،أسلاك مطلية بالقصدير، أسلاك مطلية بالمينا |
| نوع التحكم | التحكم في عاكس PLC HMI |
| مساحة المقطع الملتوي (مم2) | 0.18-6.00 | 2.5-16.00 | 8.00-20.00 |
| قطر السلك النحاسي (مم) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| درجة الالتواء (مم) | 11.61-99.04 | 22.51-152.32 | 22.73-173.66 |
| اتجاه الالتواء | س أو ز |
| امتصاص التوتر | يتم التحكم في التوتر بواسطة القابض المغناطيسي |
| الحد الأقصى لسرعة العمود الرئيسي (دورة/دقيقة) | 2000 | 1200 | 800 |
| نوع العبور | يمكن تعديل العرض والمسافة عن طريق تحمل العرض |
| تشحيم المحامل | تشحيم الزيت الرقيق، تبريد الدورة الدموية | تشحيم الحلمة بزيت عالي الحرارة | تشحيم الحلمة بزيت عالي الحرارة |
| نوع تحميل وتفريغ البكرة | النوع الهيدروليكي |
| ماكس. بوبين ديا. | Φ630 | Φ800 | Φ1000 |
| وحدة التوقف التلقائي | توقف تلقائي أثناء الوصول إلى طول الإعداد،وسلك مكسور من الداخل والخارج |
| فرامل | الفرامل المغناطيسية |
| قوة المحرك(كيلوواط) | 7.5 | 11 | 22 |
| ارتفاع مركز العمود الرئيسي (مم) | 850 | 900 | 1100 |

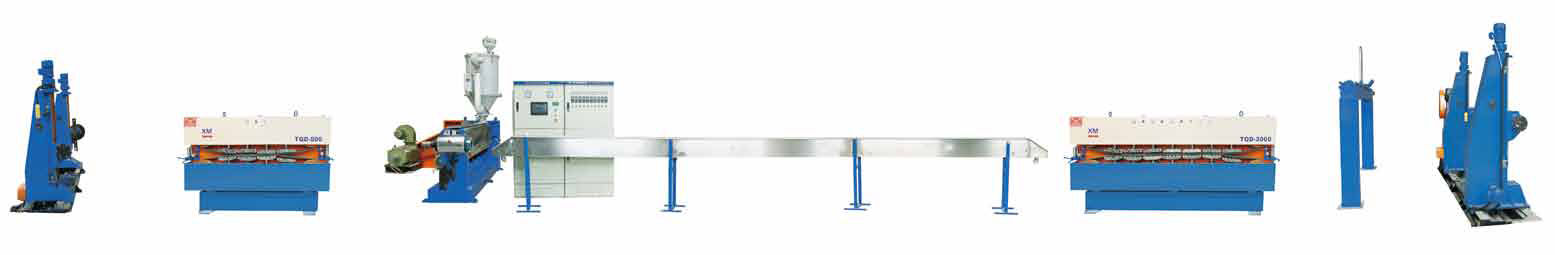

(4) آلة البثق جيه سي جيه اكس-70 35
تصميم دقيق للمسمار، متين، غير مخاطي، لا يزيل الكروم، يتغير اللون بسرعة، بسعة عالية، جودة عالية، تركيز السلك أكثر من 90%، بدقة عالية ±0.03. مع التحكم PLC بشاشة تعمل باللمس، وسهولة التشغيل، والمزيد من التناغم.
1. الاستخدام: يتم استخدامه لعزل الكابلات باستخدام PVC وLDPE وNYLON وTPU.
2. يتكون خط الإنتاج من: الدفع، الآلة الرئيسية، الخزانة الرئيسية، الحوض الثابت، الجر، السحب.
3. الأجزاء الاختيارية: كاتربيلر، آلة متلألئة، مقياس ليزر لاختبار القطر، برغي LSZH، نوع الرافعة والسداد، نوع الرافعة والسداد من العمود النهائي.
| نوع | جيه سي جيه اكس-30 | جيه سي جيه اكس-40 | جيه سي جيه اكس-50 | جيه سي جيه اكس-60 | JCJX-70 | جيه سي جيه اكس-80 | جيه سي جيه اكس-90 |
| قطر المسمار (مم) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| نسبة المسمار L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| قدرة البثق (كجم/ساعة) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| قدرة البثق (كجم/ساعة) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| قدرة البثق (كجم/ساعة) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| قوة المحرك الرئيسي | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| إجمالي الطاقة | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| القطر النهائي (مم) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| حجم بكرة الدفع (مم) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| قوة الدفع | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| نوع وحدة السحب | كاباستان | كاباستان | كاباستان | كاباستان | كاباستان | كاباستان كاتربيلر | كاباستان كاتربيلر |
| وحدة سحب الطاقة | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| طول المجمع (م) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| حجم بكرة الالتقاط (مم) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| قوة الالتقاط | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| سرعة الخط (م/دقيقة) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| البعد(م) (الطول*العرض*الارتفاع) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| الوزن(ت) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

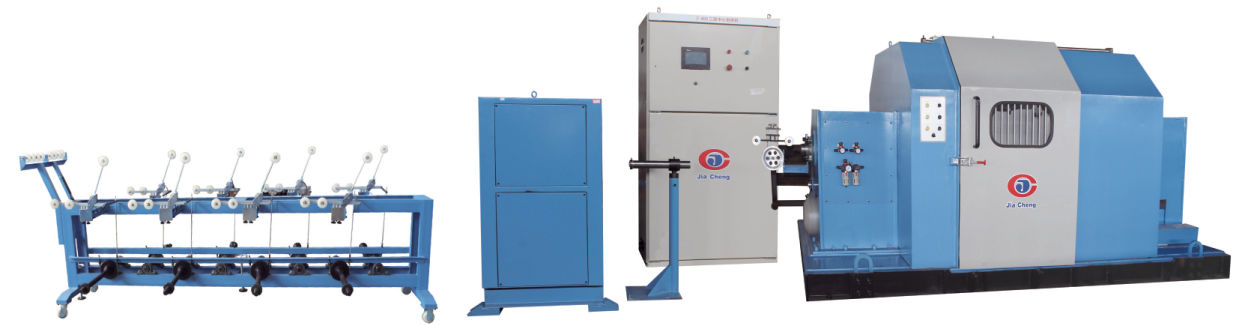

(5) آلة JCJX-1000 ذات اللفة الواحدة
إنها مناسبة لجميع أنواع كابلات البيانات وكابلات الاتصالات والكابلات الخاصة الملتوية وفي نفس الوقت التغليف المركزي الكامل والتغليف الجانبي.
| نموذج | جيه سي جيه اكس-630 | جيه سي جيه اكس-800 | جيه سي جيه اكس-1000 | جيه سي جيه اكس-1250 |
| قطر بكرة الدفع (مم) | Φ400-Φ500-Φ630 |
| قطر بكرة الالتقاط (مم) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| قطر السلك المطبق (مم) | Φ0.6-3.0 | Φ1.0-5.0 |
| قوة المحرك الرئيسي (كيلوواط) | 11 | 15 | 15 | 20 |
| الحد الأقصى لقطر الاستلقاء (مم) | Φ15 | Φ20 | Φ25 | Φ30 |
| درجة الالتواء (مم) | 20-200 | 30-300 | 30-350 | 30-350 |
| عدد الدورات (دورة/دقيقة) | 1000 | 800 | 600 | 550 |
| تحمل التوتر | التوتر الهوائي |
| أسلوب العبور | تنظيم بدون خطوات،وفقًا لسرعة دوران المكوك والحركة الترددية |
| مسافة العبور (مم) | 2-12 | 3-20 | 3-30 | 3-30 |
| اتجاه الالتواء | س أو ز Direction free designation |
| نوع التغليف | لف الأسلاك المركزية أو اللف الجانبي |
(6) آلة البثق JCJX-90

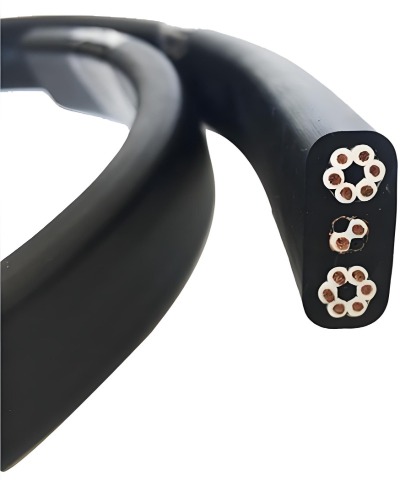

نطاق التطبيق: ينطبق على إنتاج الكابلات المعزولة من مادة PVC،ويوفر غلافًا واقيًا للكابلات ذات 2-5 نواة وسلك مسطح مقاس 2 * 1.5 مم2
| نوع | جيه سي جيه اكس-30 | جيه سي جيه اكس-40 | جيه سي جيه اكس-50 | جيه سي جيه اكس-60 | JCJX-70 | جيه سي جيه اكس-80 | جيه سي جيه اكس-90 |
| قطر المسمار (مم) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| نسبة المسمار L/D | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| قدرة البثق (كجم/ساعة) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| قدرة البثق (كجم/ساعة) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| قدرة البثق (كجم/ساعة) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| قوة المحرك الرئيسي | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| إجمالي الطاقة | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| القطر النهائي (مم) | 0.2-1 | 0.4-3 | 0.8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| حجم بكرة الدفع (مم) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| قوة الدفع | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5.5/7.5 | 7.5/11 |
| نوع وحدة السحب | كاباستان | كاباستان | كاباستان | كاباستان | كاباستان | كاباستان كاتربيلر | كاباستان كاتربيلر |
| وحدة سحب الطاقة | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| طول المجمع (م) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| حجم بكرة الالتقاط (مم) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| قوة الالتقاط | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| سرعة الخط (م/دقيقة) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| البعد(م) (الطول*العرض*الارتفاع) | 20*1.5*2.1 | 20*1.6*2.1 | 20*1.7*2.1 | 20*2.5*2.1 | 25*2.5*2.1 | 25*3.2*2.1 | 30*3.6*2.1 |
| الوزن(ت) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
