آلة تجديل الإطار الصلب

مقدمة المنتج

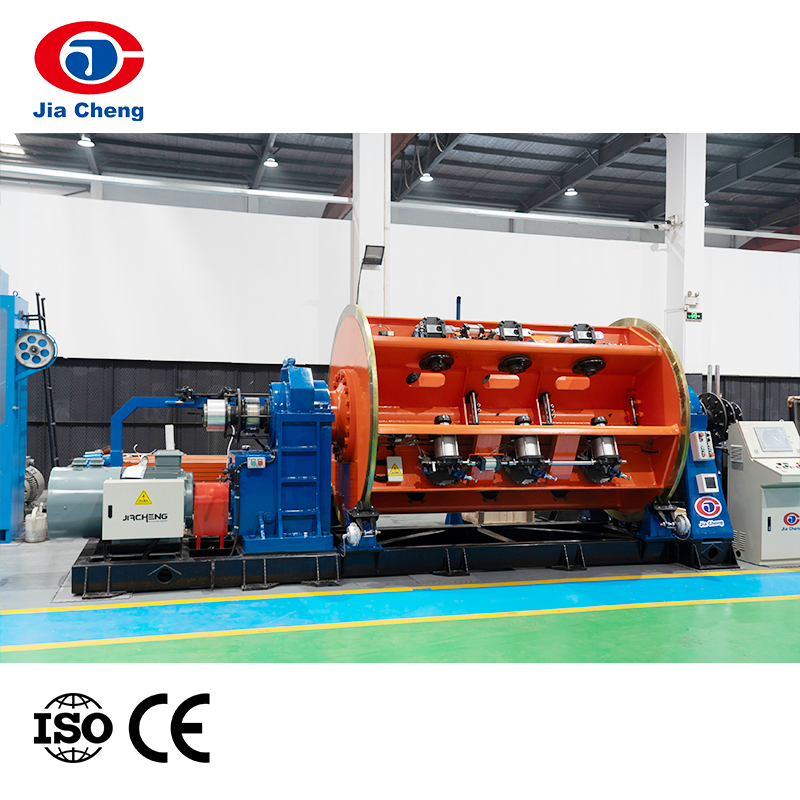

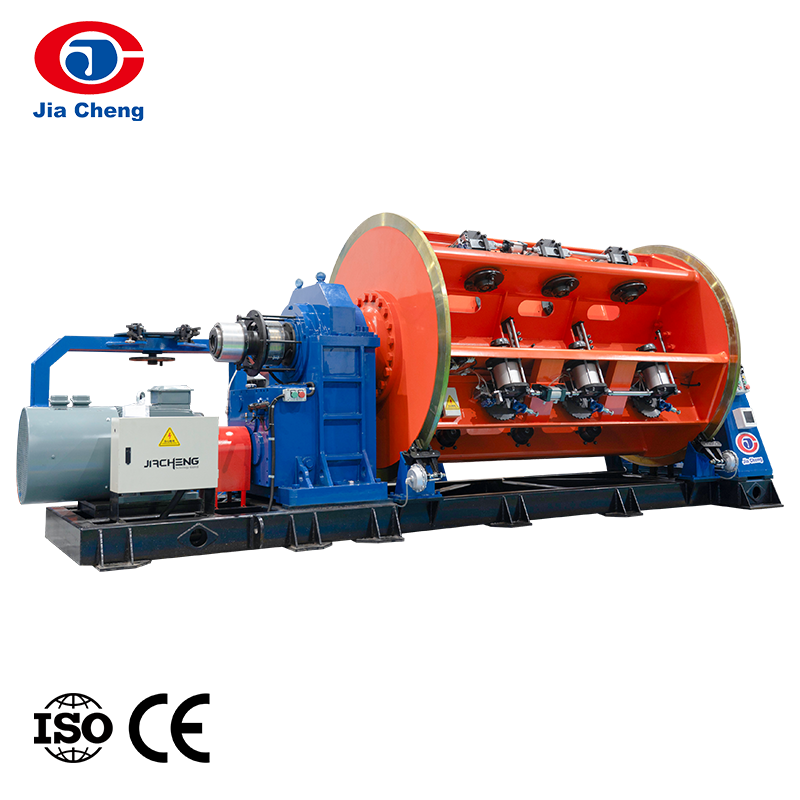

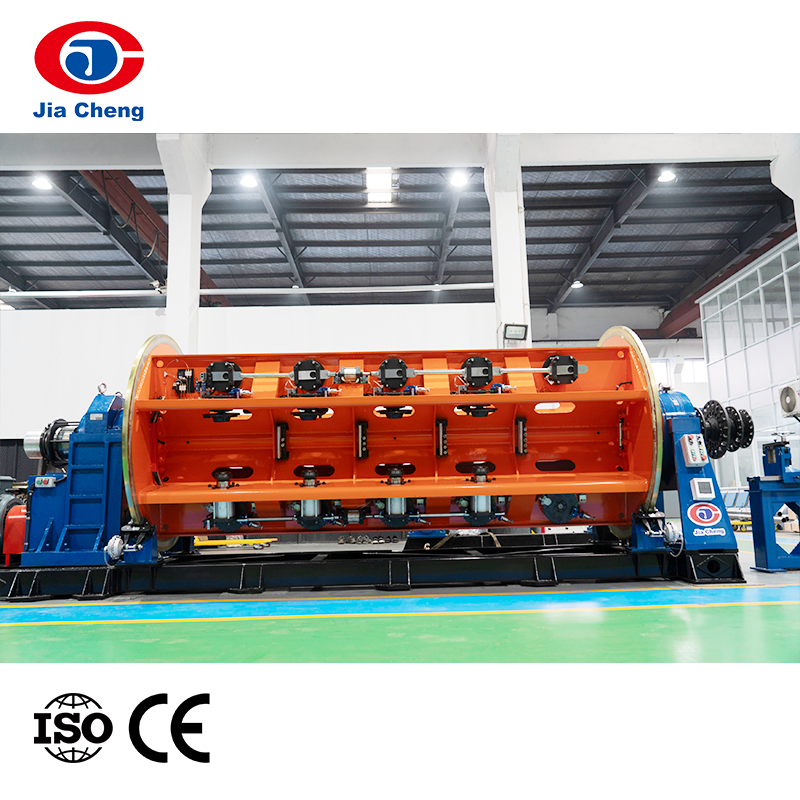

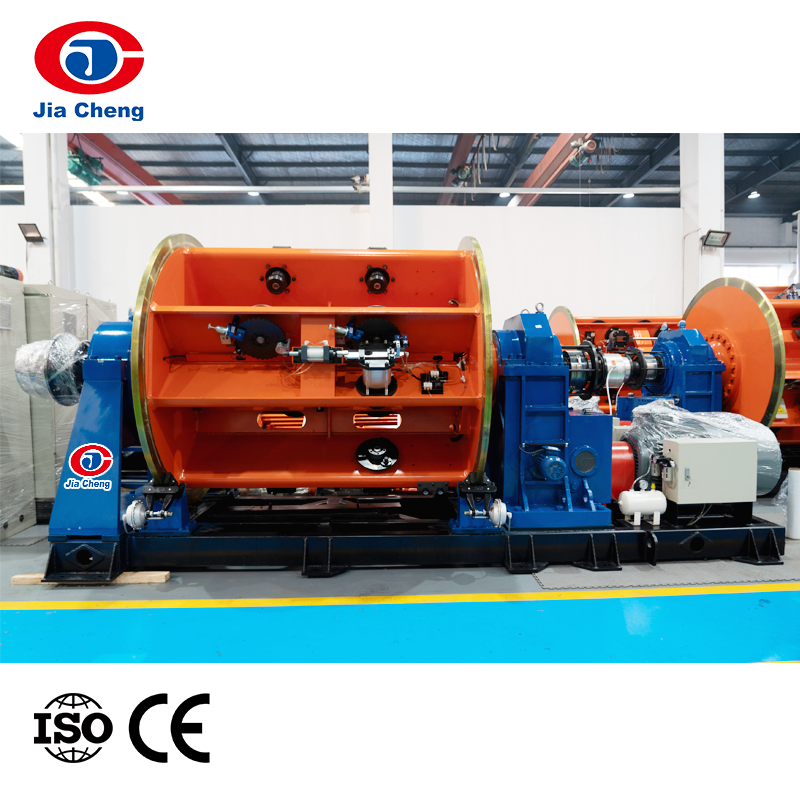

آلة تجديل الإطار الصلب عبارة عن جهاز ميكانيكي مصمم خصيصًا لالتواء الكابلات، باستخدام إطار صلب قوي لضمان ثبات عالٍ أثناء التشغيل. قادرة على التعامل مع أنواع مختلفة من مواد الكابلات، بما في ذلك الأسلاك المعدنية الشائعة مثل النحاس والألومنيوم والصلب، ويمكنها التكيف مع التواء الكابلات بأقطار الأسلاك المختلفة والكميات الأساسية. سواء كانت كابلات طاقة عادية أو كابلات خاصة، يمكن لهذه المعدات إكمال أعمال الالتواء بشكل فعال وتتمتع بعالمية قوية.

اتصل بنا

قبلV：لا يوجد مقال سابق التالي：لا يوجد مقال تالي

ميزة
تخصيص

الميزة الرئيسية:
1. يتم ترتيب البكرات بشكل مقسم حول الأقفاص. يمكن لنظام التحميل الجانبي المركزي زيادة الكفاءة بشكل أكبر بكثير؛ حيث تتمتع المعدات بقوة عالية وسرعة عالية.
2. يتم تشغيلها بواسطة علبة تروس مكونة من 36 مرحلة، ويتم تعليق عجلتي الكابستان ذات العجلة المزدوجة ودعمهما على أعمدة. تكون إحدى العجلتين مستقيمة والأخرى مائلة، ويتم ترتيبهما لضمان العناية الجيدة بالمواد التي سيتم سحبها. تصل قوة السحب القصوى إلى 15T. تم تجهيز كل بكرة بجهاز كشف الأسلاك المكسورة المتقدم، مما يسمح للآلة بالتوقف تلقائيًا في حالة كسر السلك.

الاستخدام:
تعتبر هذه الماكينة مناسبة لتجديل أطوال ومقاطع طويلة من الألومنيوم العاري والنحاس وسبائك الألومنيوم وكابلات الألومنيوم وأسلاك التسليح الفولاذية لإنتاج كابلات الطاقة التالية. موصلات على شكل قطاع، مستديرة مضغوطة، أحادية النواة، حلزونية مسبقًا.

المواصفات:

نوع الآلة		جيه سي جيه اكس-كيه جيه 500	جيه سي جيه اكس-كيه جيه 630
قطر السلك المفرد المجدول.（مم）	النحاس	Φ1.5～Φ5.0 مم	Φ1.5～Φ5.0 مم
قطر السلك المفرد المجدول.（مم）	الألومنيوم	Φ1.8～Φ5.0 مم	Φ1.8～Φ5.0 مم
الحد الأقصى لسرعة الإطار	6ب	250 ر/دقيقة	230 ر/دقيقة
	12ب	230 ر/دقيقة	198ر/دقيقة
	18ب	200 ر/دقيقة	178ر/دقيقة
	24ب	180 ر/دقيقة	158ر/دقيقة
	30ب	/	135 ر/دقيقة
الحد الأقصى للقطر الخارجي للجديلة		Φ45 مم	Φ50 مم
قوة المحرك الملتوية	6ب	55 كيلو واط (محرك تيار متردد متغير التردد)	90 كيلو واط (محرك تيار متردد متغير التردد)
	12ب	55 كيلو واط (محرك تيار متردد متغير التردد)	90 كيلو واط (محرك تيار متردد متغير التردد)
	18ب	55 كيلو واط (محرك تيار متردد متغير التردد)	90 كيلو واط (محرك تيار متردد متغير التردد)
	24ب	55 كيلو واط (محرك تيار متردد متغير التردد)	90 كيلو واط (محرك تيار متردد متغير التردد)
	30ب	55 كيلو واط (محرك تيار متردد متغير التردد)	90 كيلو واط (محرك تيار متردد متغير التردد)
مواصفات صينية الدفع		PN800～PN1600 مم	PN800～PND1600 مم
مواصفات بكرة الالتقاط		PN1000～PN2000 مم	PN1600～PN3150 مم
أقصى سرعة للرفع		60م/دقيقة	60م/دقيقة
