آلة سحب الأسلاك الدقيقة

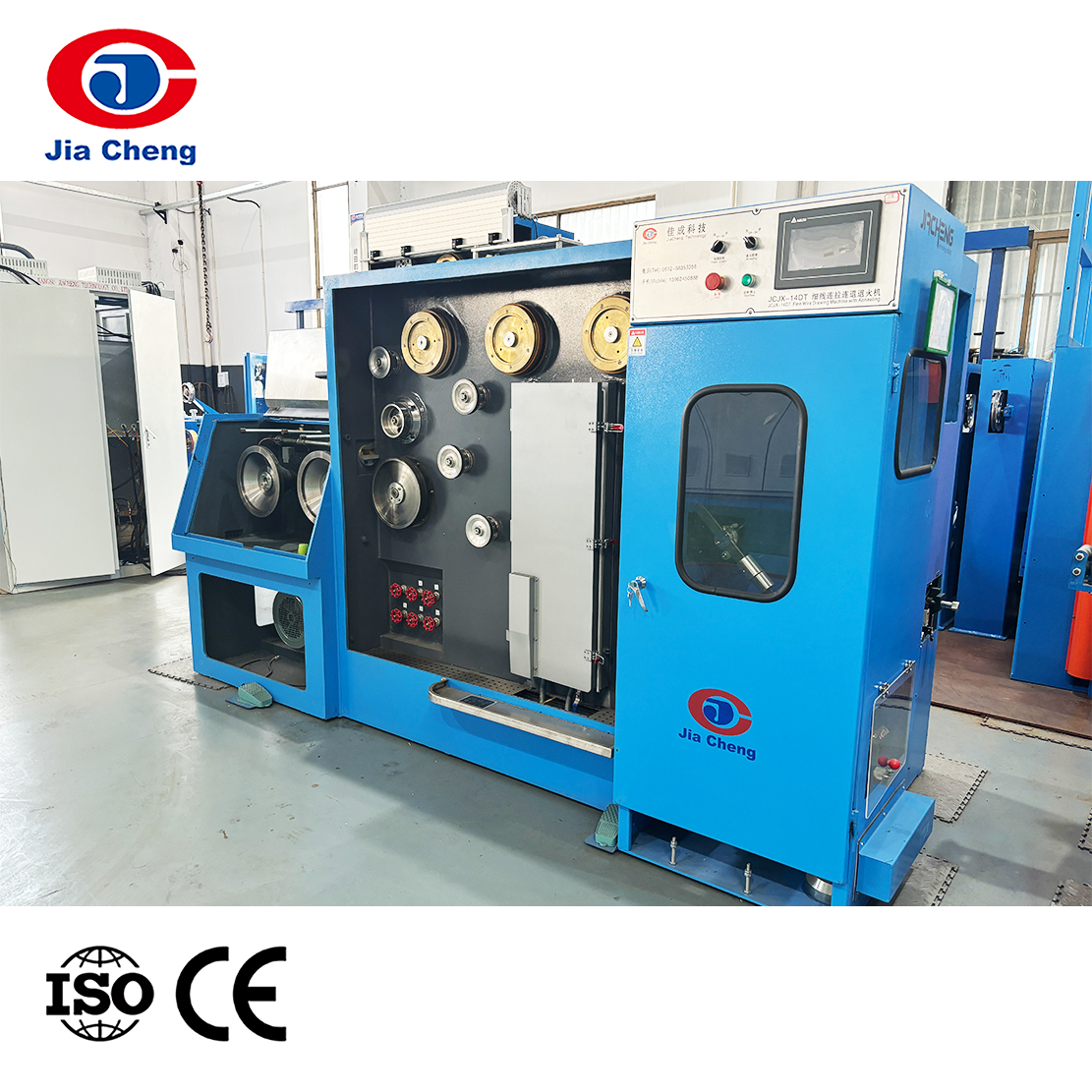

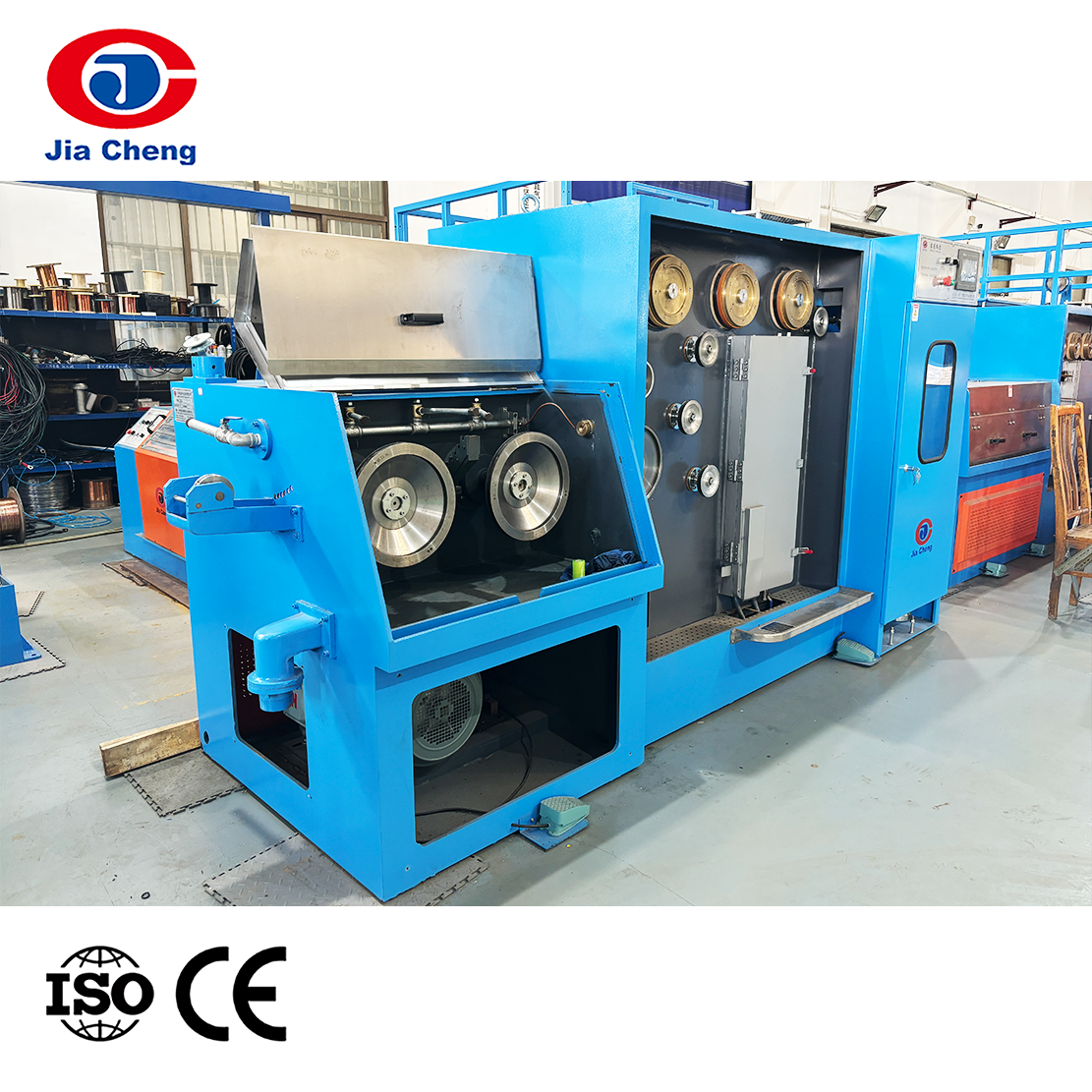

آلة سحب الأسلاك الدقيقة M/C مع الملدن

مقدمة المنتج

يتم إكمال عملية سحب الأسلاك والتلدين على نفس الخط، مما يلغي الحاجة إلى النقل الوسيط والتثبيت الثانوي. إنه يحقق العملية الكاملة المستمرة لـ "السداد → سحب الأسلاك → التلدين → التبريد → السحب"، ويدعم المعالجة المتزامنة لسلكين، ويمكن أن تصل سرعة خروج السلك إلى 1800 م/دقيقة، مما يقصر دورة الإنتاج بشكل كبير. تم اعتماد نظام التحكم المتزامن PLC HMI، مع ربط حلقة مغلقة لشد سحب الأسلاك ودرجة حرارة التلدين وسرعة السحب.

اتصل بنا

قبلV：آلة رسم الأسلاك الدقيقة المزدوجة التالي：آلة سحب الأسلاك (سلسلة الأسلاك السبائكية)

ميزة
تخصيص

الوصف:

1） التحكم في العاكس المزدوج

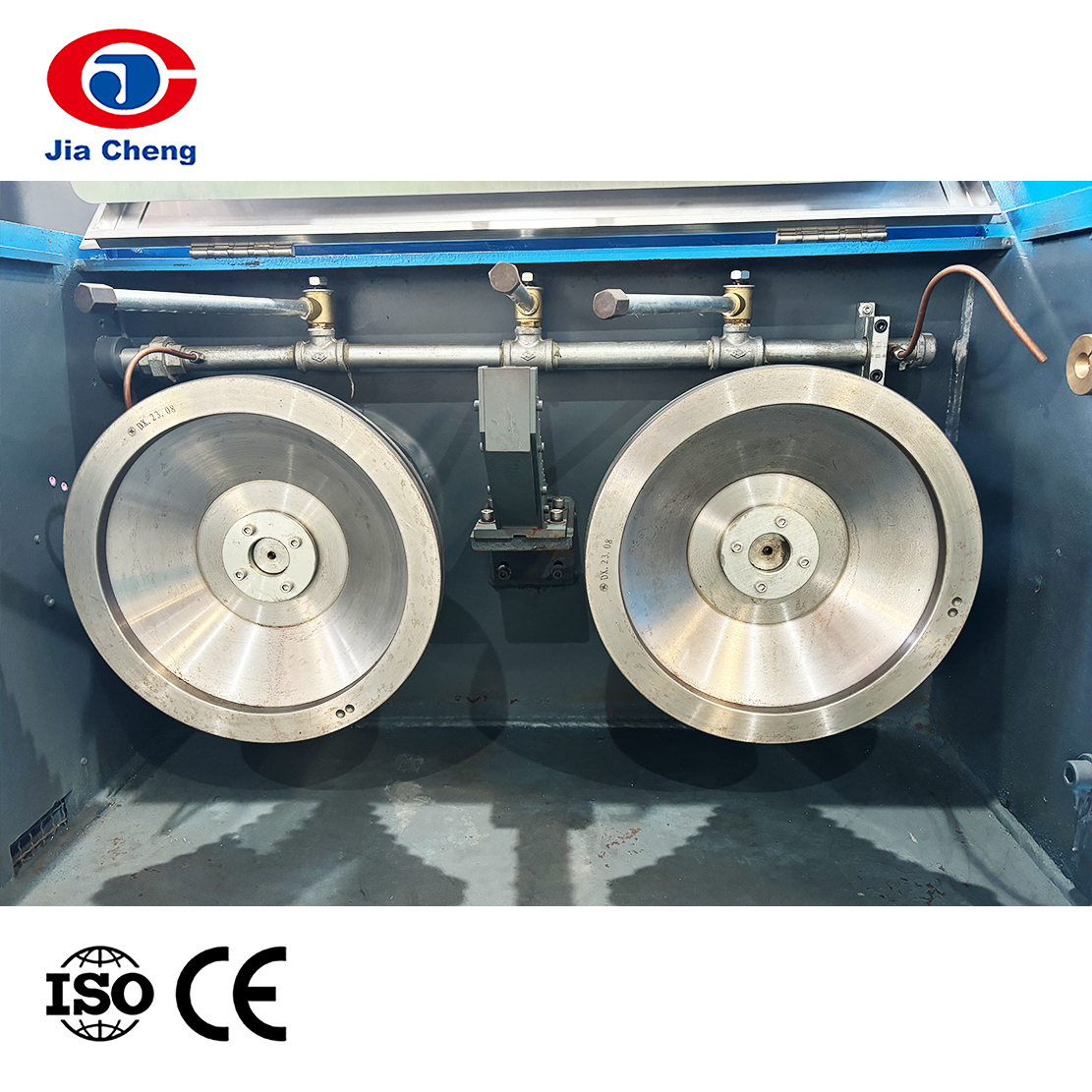

2） عجلة أسطوانة سحب الأسلاك مع معالجة رش البورسلين، التحميل والتفريغ يعتمدان الضغط المخروطي الثابت، سهل التشغيل.

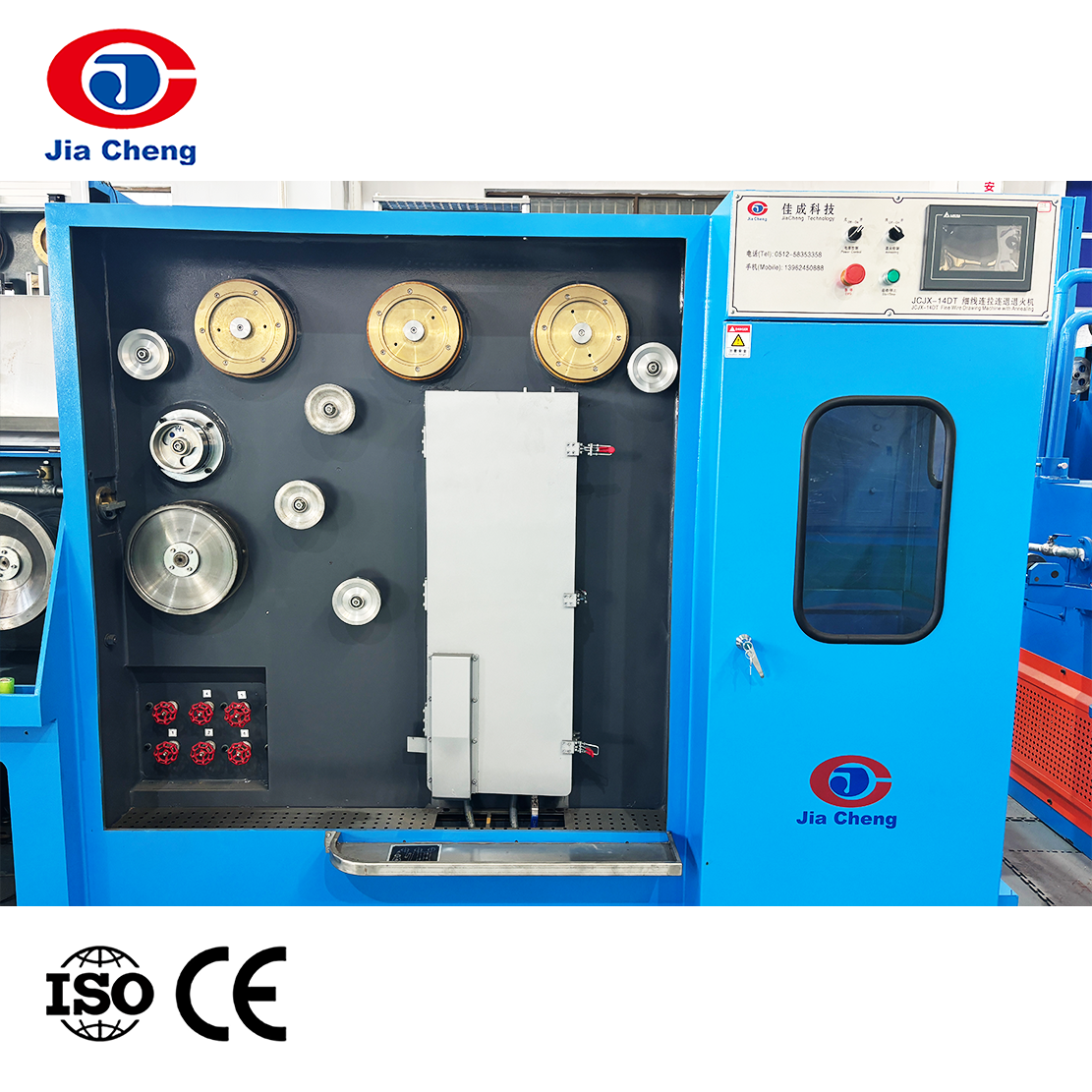

3） تعتمد الآلة على وضع التلدين ثلاثي الخطوات بأربع عجلات اتصال، لاستخدامه مع آلة سحب الأسلاك النحاسية، من خلال الحزام المسطح المتصل بالجزء الخلفي من المضيف.

التطبيقات:

يتم استخدامه لسحب النحاس وتليين الأسلاك النحاسية عبر الإنترنت.

المواصفات:

نوع الآلة	جيه سي جيه اكس-دي تي 14	جيه سي جيه اكس-دي تي 17	جيه سي جيه اكس-دي تي 22	جيه سي جيه اكس-دي تي 24
التحكم في العاكس	التحكم في العاكس المزدوج
ماكس. قطر المدخل (مم)	Φ1.6	Φ1.5-Φ2.6	Φ1.2-Φ1.38	Φ1.0
قطر المخرج (مم)	Φ0.25- Φ0.65	Φ0.3-Φ0.8	Φ0.1-Φ0.45	Φ0.08-Φ0.35
ماكس. يموت الرسم رقم.	14	17	22	24
رسم سرعة الخط	1200 متر/دقيقة	1500 متر/دقيقة	1800 متر/دقيقة
هيكل الجسم	ملحومة بلوحة فولاذية
رسم الكابستان	كابستان بلازما سيراميك
قوة المحرك الرئيسي (كيلوواط)	18.5	18.5-37	11(15)
محرك السحب (كيلوواط)	5.5	4-15	4
إصلاح سرعة كابستان ضياء.(مم)	Φ268	Φ200	Φ160
نوع الإرسال	حزام
الحد الأقصى لجهد التلدين (تيار مستمر)	60 فولت
الحد الأقصى لتيار التلدين (DC)	600 أمبير	400 أمبير-800 أمبير	200 أمبير(250 أمبير)
حجم بكرة الالتقاط (مم)	Φ300/Φ400	Φ300- Φ630	Φ300
نوع التشحيم	رذاذ
نوع العبور	حزام المحرك المتزامن
فرامل	الفرامل المغناطيسية	مغناطيسي/هوائي	الفرامل المغناطيسية
التحكم في التوتر	توازن الوزن	هوائي/وزن	توازن الوزن
