آلة تجميع مزدوجة الالتواء

مقدمة المنتج

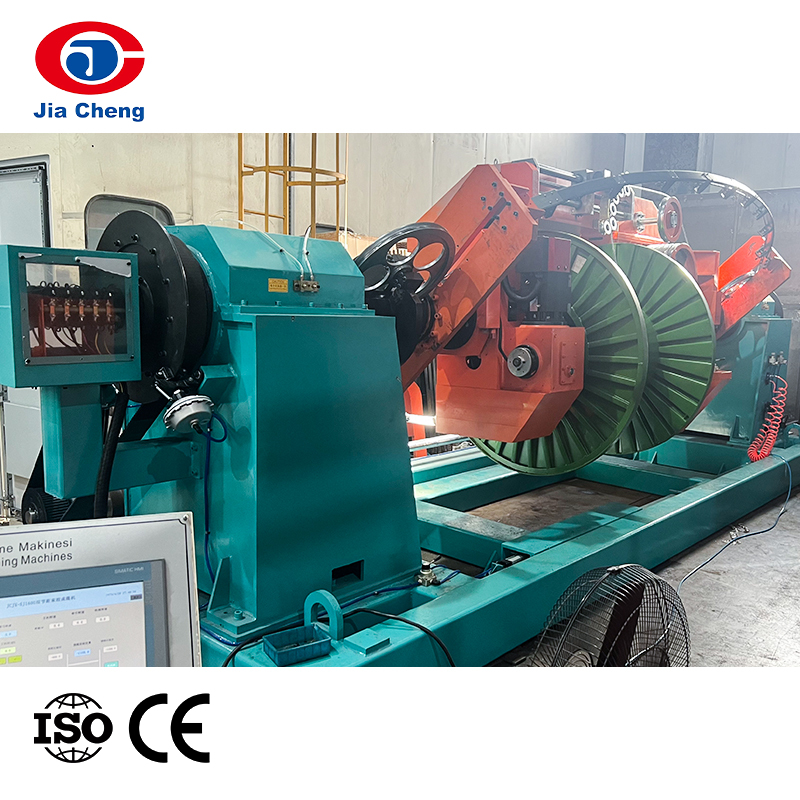

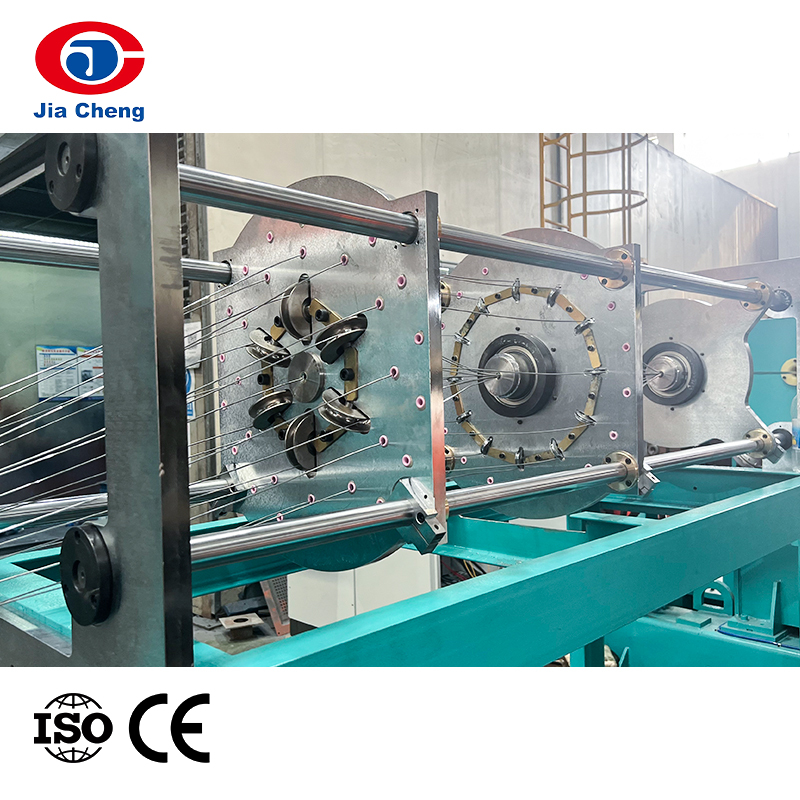

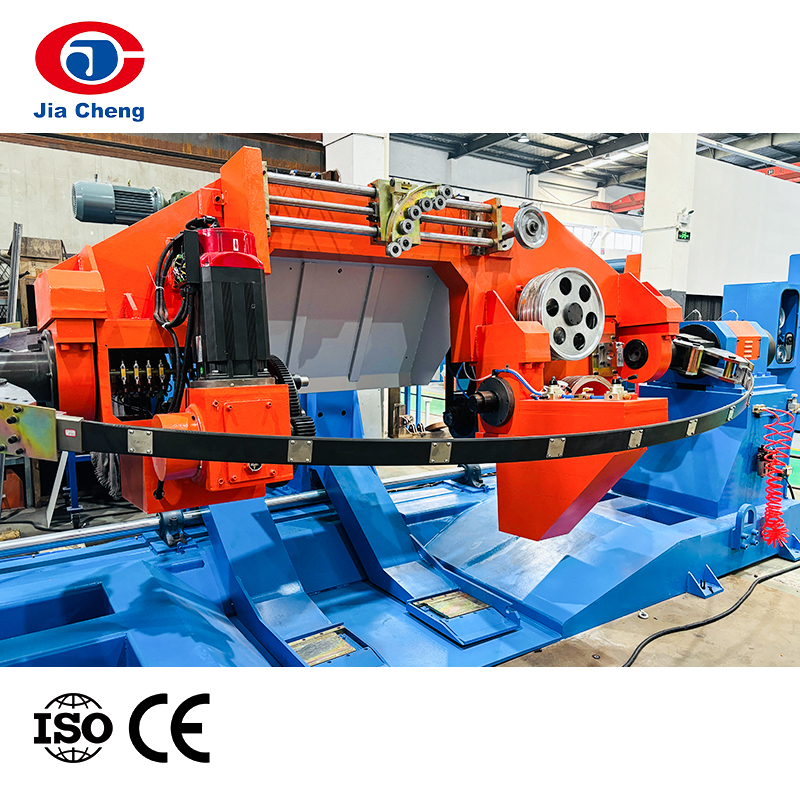

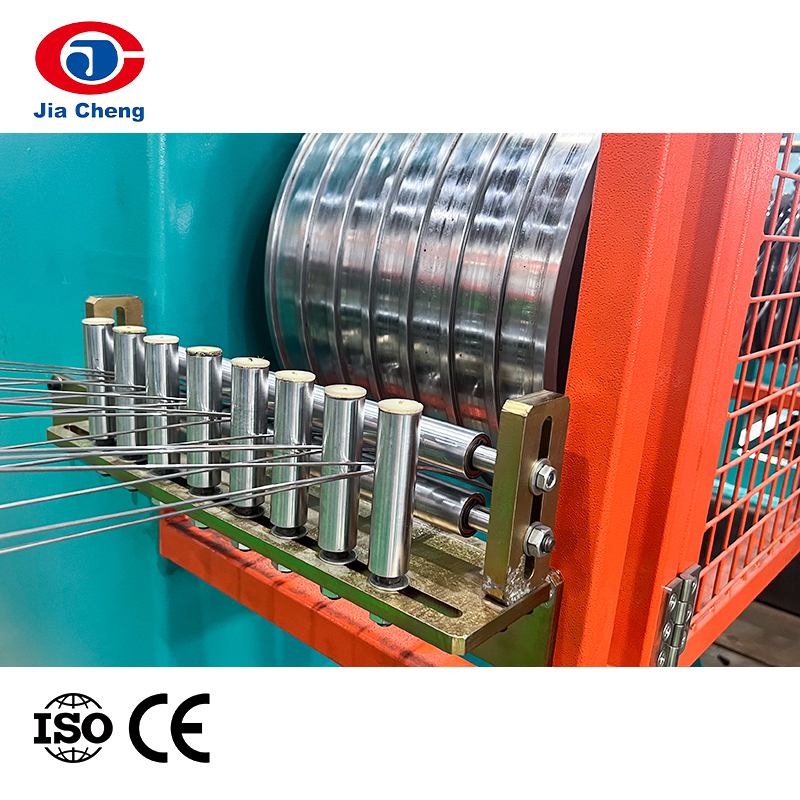

آلة التجميع الأوتوماتيكية ذات الالتواء المزدوج هي آلة تستخدم في لف الأسلاك النحاسية العارية والأسلاك المطلية بالقصدير والأسلاك المطلية بالمينا بأكثر من 7 خيوط. يمكن استخدام السلك النهائي في صنع الكابلات الإلكترونية وكابلات سماعات الأذن وكابلات الهاتف وكابلات الطاقة وكابلات الصوت وكابلات الفيديو وأسلاك السيارات وكابلات الشبكة وما إلى ذلك.

اتصل بنا

سابقة：لا توجد مقالة سابقة التالي：آلة تجميع ملتوية أوتوماتيكية عالية السرعة

ميزة
تخصيص

لتجميع النحاس العاري والأسلاك المعلبة والأسلاك المطلية بالمينا.

المواصفات:

نموذج	SJ 800			SJ 1000		SJ 1250
أنواع المنتجات السلكية	تستخدم لإنتاج كابلات الاتصالات والكمبيوتر وكابلات الأجهزة
قطر السلك النهائي (مم)	8.00 ممΦ/الحد الأقصى			8.00 ممΦ/الحد الأقصى		سلك نحاسيΦ3.0-10 مم PVCΦ5.0-15 مم
منطقة ثانية ملتوية	0.80-22.00 ملم ² /الحد الأقصى			1.20-38.00 ملم ² /الحد الأقصى		3.50-50.00 ملم ² /الحد الأقصى
قطر السلك (النحاسي الناعم).	0.38-1.60 ممΦ/الحد الأقصى			0.45-2.00 ممΦ/الحد الأقصى		1.00-2.60 ممΦ/الحد الأقصى
قطر السلك المعزول.	1.00-2.50 ممΦ/الحد الأقصى			1.00-2.50 ممΦ/الحد الأقصى		2.00-6.50 ممΦ/الحد الأقصى
سرعة الخط/الحد الأقصى	150 ميجا بيكسل/الحد الأقصى			150 ميجا بيكسل/الحد الأقصى		150 ميجا بيكسل/الحد الأقصى
نطاق الملعب الملتوي	17-200 ملم			20-200 ملم		40-350 ملم
سرعة الدوران	1200 دورة في الدقيقة/الحد الأقصى			1000 دورة في الدقيقة/الحد الأقصى		800 دورة في الدقيقة/الحد الأقصى
ماكس. قدرة التحميل	900 كجم			1500 كجم		3000 كجم
اتجاه الجنوح	اتجاه S،Z
المحرك الرئيسي	محرك تيار مستمر بقدرة 22 كيلووات			محرك تيار مستمر بقدرة 30 كيلووات		محرك تيار مستمر بقدرة 50 كيلووات
قيادة الكابستان	محرك تيار مستمر بقدرة 11 كيلووات			محرك تيار مستمر بقدرة 15 كيلووات		محرك تيار مستمر بقدرة 30 كيلووات
محرك الالتقاط	محرك تيار مستمر بقدرة 3.7 كيلووات			محرك تيار مستمر بقدرة 5.5 كيلووات		محرك تيار مستمر بقدرة 7.5 كيلووات
قيادة عابرة	التحكم في العاكس 0.75 كيلو وات			التحكم في العاكس 0.75 كيلو وات		التحكم في العاكس 0.75 كيلو وات
محرك التحميل والتفريغ	محرك مخفض بقدرة 0.75 كيلو وات			محرك مخفض بقدرة 0.75 كيلو وات		محرك مخفض بقدرة 1.5 كيلو وات
التحكم بالطاقة	التحكم الرقمي بالتيار المستمر
نظام المراجعة	التحكم التلقائي المتزامن في سرعة الخط
حجم بكرة البكرة	OD: Φ800 مم/الحد الأقصى	OD:Φ1000 مم/الحد الأقصى			القطر الخارجي: Φ1250 مم/الحد الأقصى
حجم بكرة OW	OW: 600 مم/الحد الأقصى	OW: 750 مم/الحد الأقصى			OW: 950 مم/الحد الأقصى
نظام التحكم	شاشة تعمل باللمس ووحدة تحكم LCD
التحكم في توتر البكرة	التحكم المستمر في التوتر
وضع مجموعة	الإعداد الرقمي على الشاشة
اتجاه التشغيل	آلة اليد اليسرى/اليمنى
عرض العبور	500 ملم/الحد الأقصى		700 ملم/الحد الأقصى			900 ملم/الحد الأقصى
وحدة العبور	الإعداد الرقمي حسب قطر السلك
طريقة ثابتة لالتقاط المكوك	عمود هوائي بدون عمود
طريقة تحميل وتفريغ البكرة	رافعة منصة تعمل بمحرك، تحديد الموقع تلقائيًا
نظام الفرامل	فرامل قرصية
طريقة تشحيم المحمل	إضافة الشحوم بشكل دوري
ضغط الهواء	6 كجم/سم ²
فولتية	380 فولت 50 هرتز
مستوى الضوضاء	85 ديسيبل
الحجم (الطول * العرض * الارتفاع)	375021002050			430022002200	600022002200
وزن	4900 كجم			6500 كجم	13500 كجم

نموذج	SJ 1600		SJ 2000
أنواع المنتجات السلكية	استخدام خاص لالتواء الموصلات الدائرية المضغوطة المصنوعة من الألومنيوم والنحاس
قطر السلك النهائي (مم)	25 مم/الحد الأقصى		35 مم/الحد الأقصى
مقطع من الخيوط (الخيوط المرنة)	16÷240 ملم ² (6AWG-450MCM)
مقطع من الخيوط (التواء نصف الإطار 1 6)	16÷50 ملم ² (6-1/0AWG)
قسم مضغوط من النحاس	16÷240 ملم ²		16÷240 ملم ²
قسم الذكاء الاصطناعي المضغوط AI	16÷400 ملم ²		16÷400 ملم ²
سرعة الخط/الحد الأقصى.	170م/دقيقة		100 ميل في الدقيقة/الحد الأقصى
نطاق درجة حبلا	50-700 ملم		60-600 ملم
سرعة الدوران	600 دورة في الدقيقة/الحد الأقصى		350 دورة في الدقيقة/الحد الأقصى
ماكس. قدرة التحميل	8000 كجم		10000 كجم
الحد الأقصى للزاوية المضغوطة	13%		13%
بكرة الجر	2*Φ600 مم		2*Φ1000 مم
اتجاه الجنوح	اتجاه S،Z
المحرك الرئيسي	محرك تيار مستمر بقدرة 90 كيلووات		محرك تيار مستمر بقدرة 100 كيلووات
قيادة الكابستان	محرك تيار مستمر بقدرة 55 كيلو وات		محرك تيار مستمر بقدرة 60 كيلووات
محرك الالتقاط	محرك تيار مستمر بقدرة 18.5 كيلووات		محرك تيار مستمر بقدرة 22 كيلووات
قيادة عابرة	التحكم في العاكس 1.1 كيلو وات		التحكم في العاكس 1.1 كيلو وات
محرك التحميل والتفريغ	محرك مخفض بقدرة 1.5 كيلو وات		محرك مخفض بقدرة 1.5 كيلو وات
التحكم بالطاقة	التحكم الرقمي بالتيار المستمر
نظام المراجعة	التحكم التلقائي المتزامن في سرعة الخط
حجم بكرة البكرة	القطر الخارجي: Φ1600 مم/الحد الأقصى	OD: Φ2000 مم/الحد الأقصى
حجم بكرة OW	OW:118080080	OW:1500125010
نظام التحكم	واجهة الإنسان والآلة PLC
التحكم في التوتر	محرك لف يشير إلى التحكم في التوتر
وضع مجموعة	الإعداد الرقمي OLC
اتجاه التشغيل	آلة اليد اليسرى/اليمنى
عرض العبور	1000 ملم/الحد الأقصى
وحدة العبور	الإعداد الرقمي حسب قطر السلك
طريقة ثابتة لالتقاط المكوك	عمود هوائي بدون عمود
طريقة تحميل وتفريغ البكرة	تحديد المواقع التلقائية للتسييل
نظام الفرامل	فرامل قرصية
طريقة تشحيم المحمل	التزييت بانتظام
ضغط الهواء	8 كجم/سم ²
فولتية	380 فولت 50 هرتز
مستوى الضوضاء	85 ديسيبل
الحجم (الطول * العرض * الارتفاع)	1100055004500		140005500450
وزن	4900 كجم		13500 كجم
